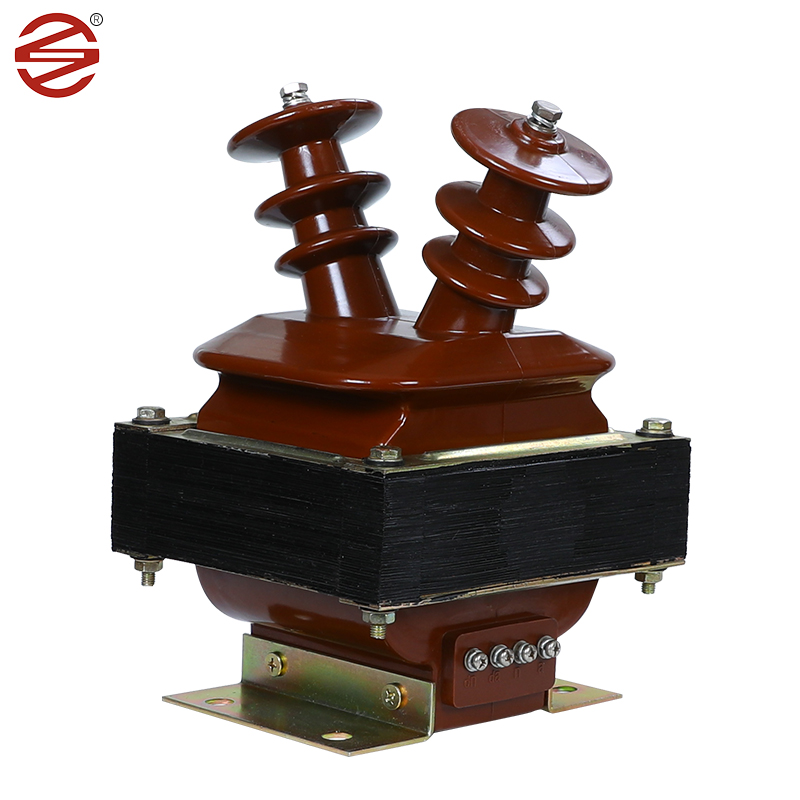

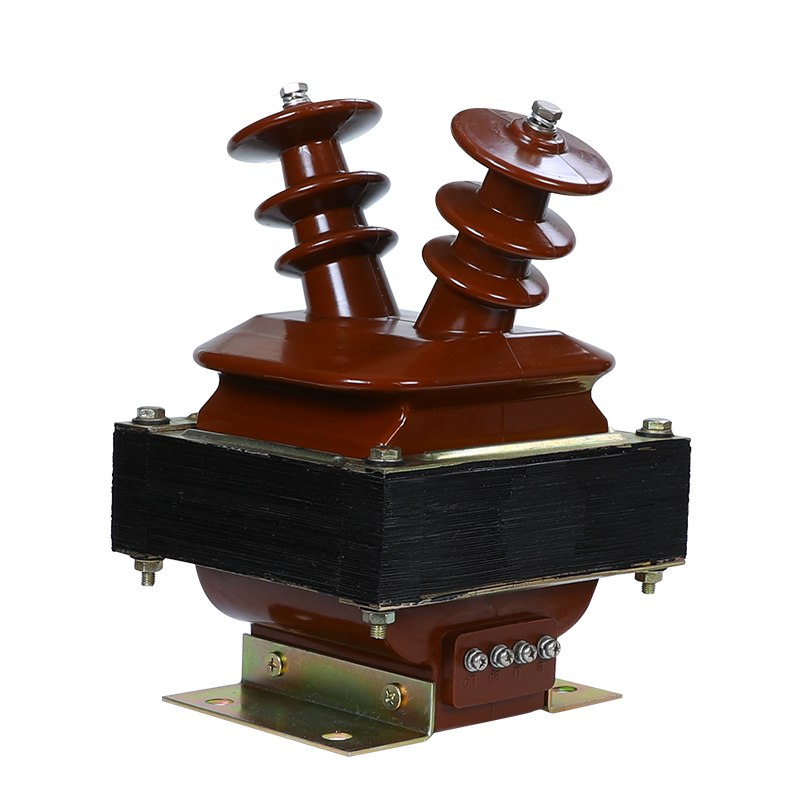

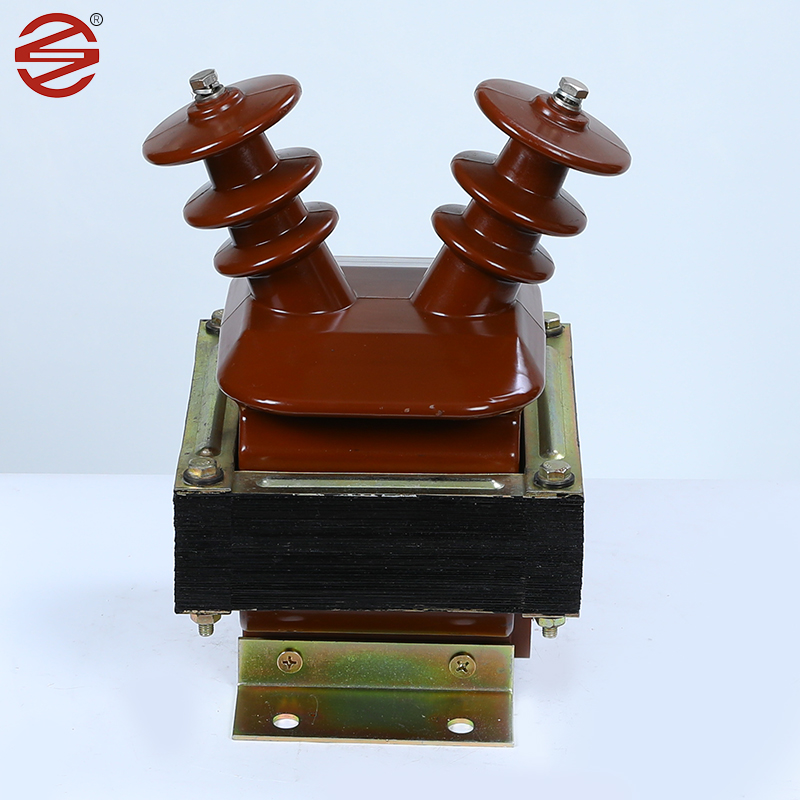

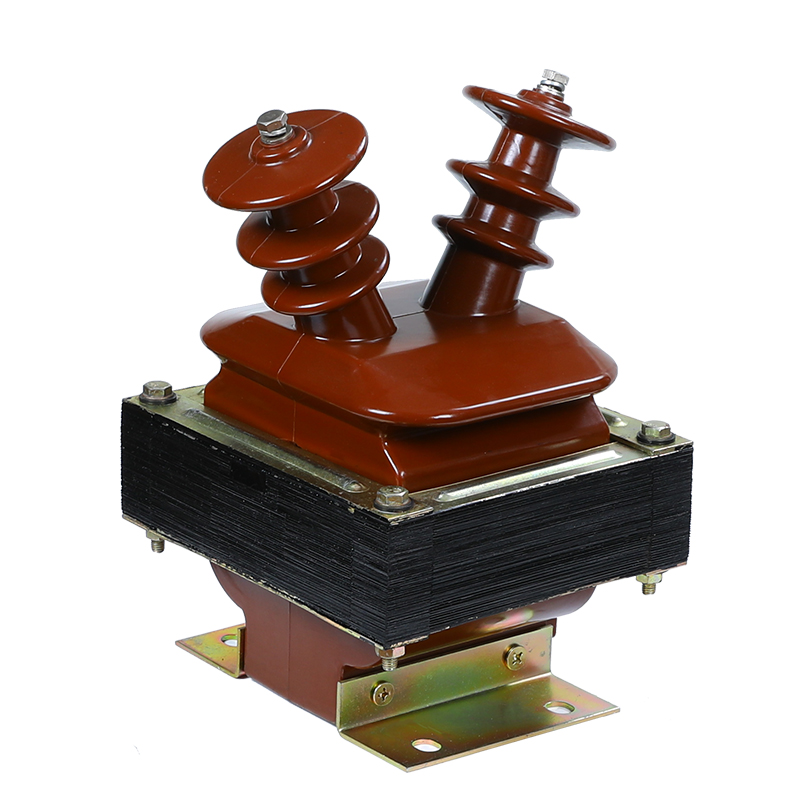

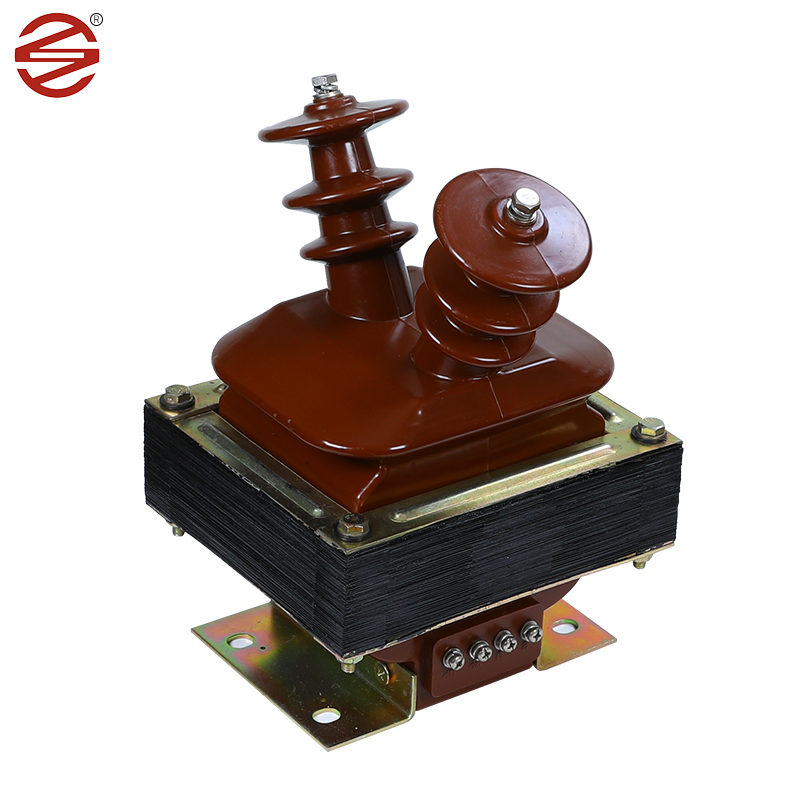

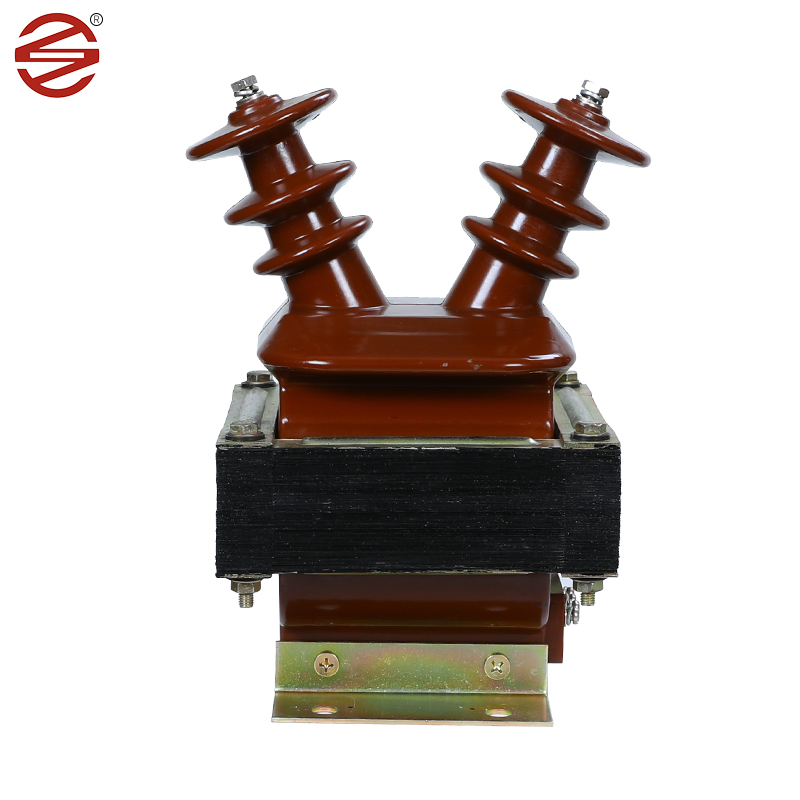

10kv 전압 변압기

DAHU ELECTRIC에서 제조한 10kV 전압 변압기는 실내 스위치 캐비닛에서 핵심 역할을 하며 단상 및 3상 AC 시스템의 전류 측정, 전기 에너지 모니터링 및 보호 계전기를 위한 강력한 솔루션을 제공합니다. 이 시스템은 50Hz 또는 60Hz의 주파수에서 원활하게 작동하여 최대 12kV의 장비 전압에 대한 광범위한 전기 요구 사항을 충족합니다.

문의 보내기

제품 설명

냉간압연 실리콘 강판: 10kV 전압 변압기는 일반적으로 냉간 압연 실리콘 강판을 코어로 사용합니다. 이 소재는 냉간 압연되었으며 높은 투자율, 낮은 철손 등 우수한 자기 특성을 갖고 있어 변류기에 이상적입니다. 냉간압연 규소강판을 핵심재료로 사용함으로써 변류기는 효율적인 에너지 전달을 달성하여 시스템의 효율성을 향상시킬 수 있습니다. 냉간압연 규소강판은 다른 소재에 비해 히스테리시스 루프와 자화 손실이 낮아 에너지 낭비가 적고 전력 소모도 적습니다.

에폭시 수지: 에폭시 수지는 우수한 유전 특성과 기계적 강도를 가지며 10kV 변압기 절연 재료의 첫 번째 선택입니다. 에폭시 주물은 전기적 고장 및 환경 요인으로부터 내부 부품을 보호하는 안정적인 절연 기능을 제공합니다.

구리 : 구리 도체는 일반적으로 10kV 전압 변압기의 권선에 사용됩니다. 이러한 소재는 높은 전기 전도성과 기계적 내구성을 제공하여 작동 스트레스를 견디면서 전류 신호를 효율적으로 전송할 수 있습니다.

재질(에폭시 수지): 10kV 전압 변압기는 에폭시 수지로 만들어진 인클로저에 내장되어 있습니다. 에폭시 수지는 절연성이 뛰어나 전류 또는 전압 교차를 효과적으로 방지하여 회로의 안전한 작동을 보장합니다.

그것은 높은 온도 저항을 가지며 고온 환경에서의 작업 요구 사항에 적응할 수 있습니다.

내식성이 우수하고 일부 화학 물질의 침식에 저항할 수 있으며 변압기의 수명을 연장할 수 있습니다.

밀봉 성능이 우수하므로 에폭시 변압기는 일반적으로 방수 및 방습 성능이 우수하며 습한 환경에서 사용하기에 적합합니다.

기존의 유침 변압기에 비해 에폭시 변압기는 일반적으로 무게가 더 가볍고 설치 및 유지 관리가 쉽습니다.

제품의 우수성

당사 제품의 나사 및 바닥판 도금은 8um/min에 도달하여 방습 및 녹 방지 기능이 더욱 뛰어납니다. 광택이 더 좋습니다.

1.	애플리케이션	측광
2.	설치	실내.
3.	단열재	캐스트 수지
4.	유형	전압 유도
5.	건설	건식 에폭시 수지 주조
6.	위상 수	단일상(1 set=3 Nos.)
7.	빈도	50Hz
8.	장착 장착	장착된 갠트리 구조에 대한 지지
9.	시스템 1차 정격 전압	11 kV(상간)
10.	시스템 1차 최대 전압	12kV(상간)
11.	시스템 지구인	효과적으로 접지됨
12.	기초절연(충격저항) 전압)	75kV
13.	상용주파 내전압	28kV
14.	1차 권선의 중립 끝, 접지에 직접 연결	10kV를 견딜 수 있도록 절연됨 저주파 테스트.
15.	2차 권선 유형	단일 권선
16.	변환 비율	11kV//3/0.11kV/3
17.	연면 거리	25mm/kV(최소)
18.	정격 2차 부담	7.5~10VA
19.	전압 제한 계수	1.2 연속 및 30초 동안 1.5
20.	정확도 등급	측광의 경우 0.2입니다.
21.	기준	설계, 제조, 테스트, 설치 및 성과는 최신에 따라야 합니다 IEC 61869-1 및 IEC 61869-3 버전.
