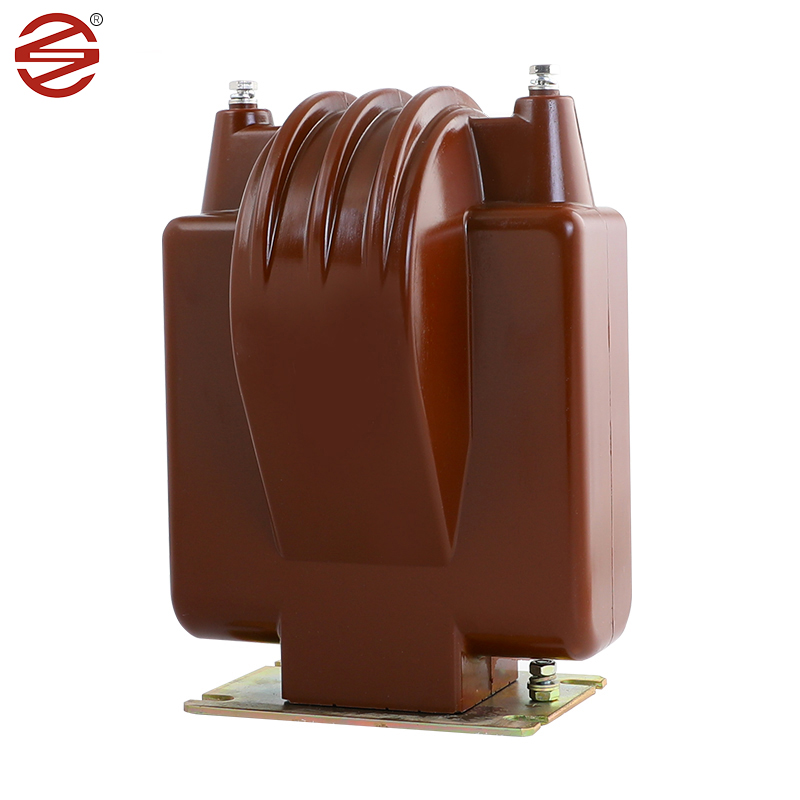

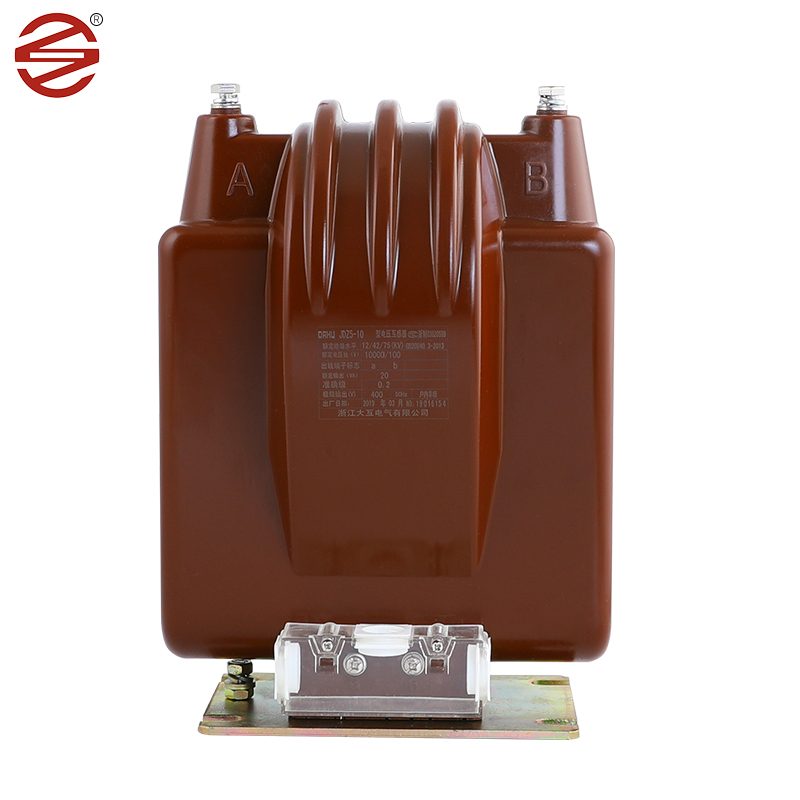

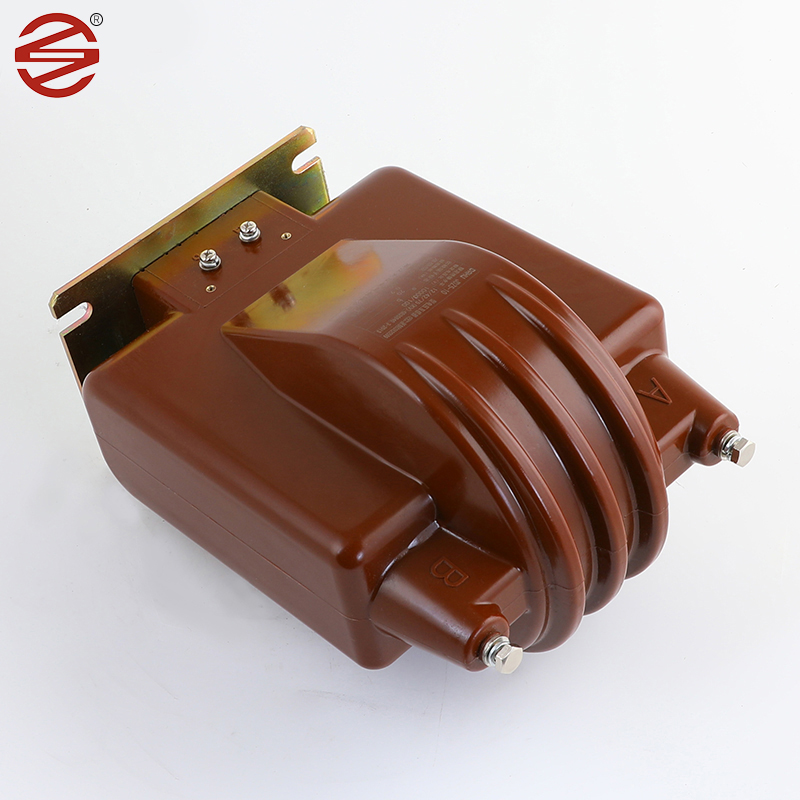

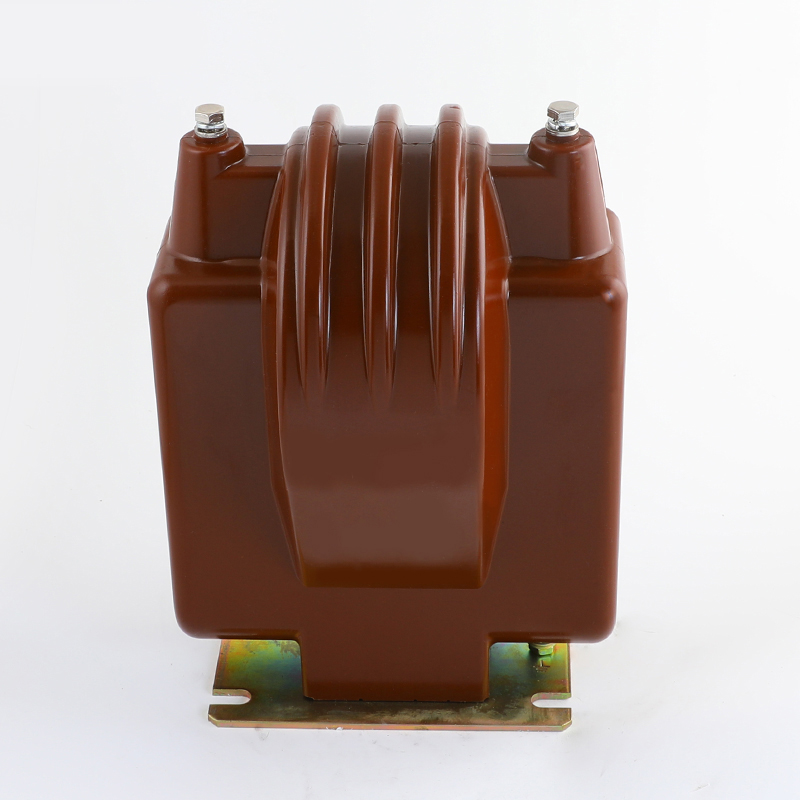

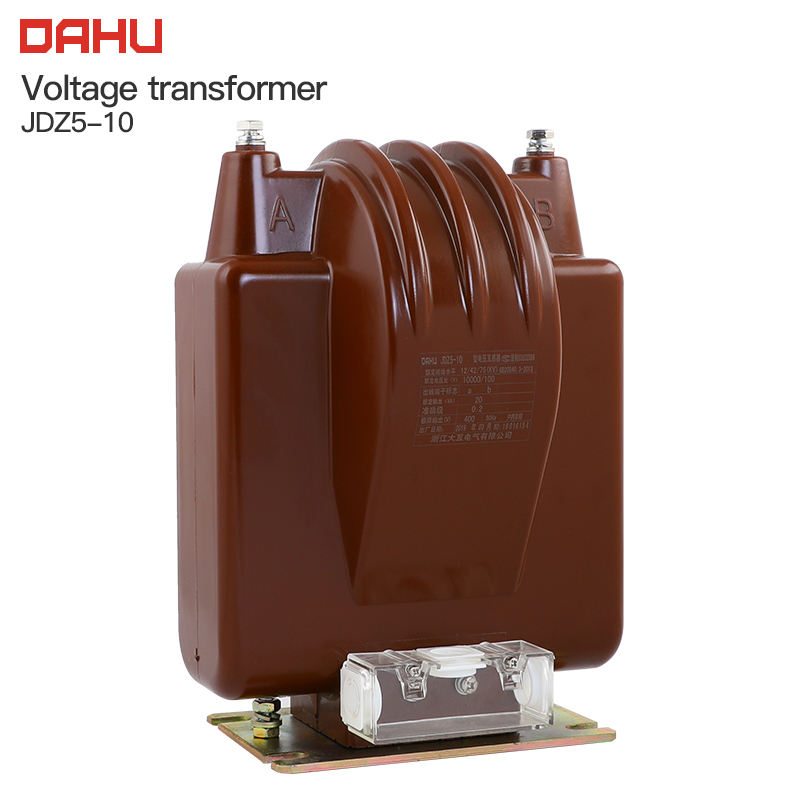

11 kV Pt

Dahu Electric이 만든 11kV PT는 실내 스위치 캐비닛에 없어서는 안될 구성 요소이며, 단일 상 및 3 상 AC 시스템의 전압 측정, 전력 모니터링 및 보호 계전기의 중추입니다. 견고한 설계와 정확한 기능은 전기 작업의 안전성과 효율성을 보장하는 데 필수적인 요소가됩니다.

문의 보내기

제품 설명

콜드 롤 실리콘 스틸 시트 : 11kV Pt의 핵심 재료로 사용됩니다.이 시트는 냉간 압연이며 높은 투과성 및 낮은 코어 손실을 포함하여 탁월한 자기 특성을 가지고 있습니다. 이러한 특성은 전압 변압기에 적합합니다.

콜드로 롤링 된 실리콘 스틸 시트를 핵심 재료로 사용함으로써 전압 변압기는 효율적인 에너지 전달을 달성하여 전체 시스템 효율을 향상시킬 수 있습니다. 대체 재료와 비교하여, 냉담한 실리콘 스틸 시트는 더 낮은 히스테리시스 루프 및 자화 손실을 나타내므로 에너지 폐기물이 감소하고 전력 소비가 줄어 듭니다.

에폭시 수지 : 에폭시 수지는 우수한 유전체 특성 및 기계적 강도를 가지며 11kV PT 단열재의 첫 번째 선택입니다. 에폭시 주물은 내부 부품을 전기 고장 및 환경 적 요인으로부터 보호하는 신뢰할 수있는 단열재를 제공합니다.

구리 : 구리 도체는 일반적으로 11kV Pt의 권선에 사용됩니다. 이 재료는 높은 전기 전도도 및 기계적 내구성을 제공하여 작동 응력을 견딜 수 있도록 전압 신호의 효율적인 전송을 가능하게합니다.

재료 (에폭시 수지) : 11 kV Pt 사용 에폭시 수지로 만든 인클로저를 사용하며, 이는 단열 특성이 뛰어나고 안전한 회로 작동을 위해 전류 또는 전압 교차를 방지 할 수 있습니다. 또한 고온과 부식에 저항력이 있으며 방수 및 수분 방지 기능에 대한 밀봉 성능이 우수합니다. 에폭시 변압기는 오일 배출 변압기에 비해 가볍고 설치 및 유지 관리가 더 쉽습니다.

11 kV PT 우수성

나사와 바닥 판의 제품 도금은 8um/min에 도달하며, 이는 수분을 방지하고 녹슬지 않습니다. 광택이 더 좋습니다.

1.	애플리케이션	계량
2.	설치	실내.
3.	격리	캐스트 수지
4.	유형	전압 유도
5.	건설	건식 유형 에폭시 수지 캐스트
6.	단계 수	노래 단계 (1 set = 3 nos.)
7.	빈도	50 Hz
8.	장착 장착	갠트리 구조에 대한지지
9.	시스템 1 차 정격 전압	11 kV (위상에서 위상)
10.	시스템 1 차 최대 전압	12kV (위상에서 위상)
11.	시스템 지구	효과적으로 흙
12.	기본 단열 (충동 견해 전압)	75kV
13.	전력 주파수 견해 전압	28 kV
14.	1 차 권선의 중립 끝 지상에 직접 연결됩니다	10kV를 견딜 수 있도록 단열 저주파 테스트.
15.	이차 권선의 유형	단일 권선
16.	변환 비	11 kV // 3/0.11 kV/3
17.	소름 끼치는 거리	25mm/kV (최소)
18.	2 차 부담 등급	7.5 ~ 10 Va
19.	전압 제한 계수	1.2 연속 및 30 초 동안 1.5
20.	정확도의 클래스	계량의 경우 0.2.
21.	기준	설계, 제조, 테스트, 설치 및 성능은 최신에 따라야합니다 IEC 61869-1 및 IEC 61869-3의 판.
