언제든지 우리 공장에서 도매 또는 맞춤형 11kV CT에 오신 것을 환영합니다. 우리는 우리 제품에 대한 공장 할인 가격을 제공할 것입니다. Dahu Electric은 중국의 11kV CT 제조업체 및 공급업체입니다.
냉연규소강판 : 11kV CT는 일반적으로 냉연규소강판을 심재로 사용합니다. 이 소재는 냉간 압연되었으며 높은 투자율, 낮은 철손 등 우수한 자기 특성을 갖고 있어 변류기에 이상적입니다. 냉간압연 규소강판을 핵심재료로 사용함으로써 변류기는 효율적인 에너지 전달을 달성하여 시스템의 효율성을 향상시킬 수 있습니다. 냉간압연 규소강판은 다른 소재에 비해 히스테리시스 루프와 자화 손실이 낮아 에너지 낭비가 적고 전력 소모도 적습니다.
에폭시 수지: 에폭시 수지는 우수한 유전 특성과 기계적 강도를 가지며 11kV CT 절연 재료의 첫 번째 선택입니다. 에폭시 주물은 전기적 고장 및 환경 요인으로부터 내부 부품을 보호하는 안정적인 절연 기능을 제공합니다.
구리 : 구리 도체는 일반적으로 11kV CT의 권선에 사용됩니다. 이러한 소재는 높은 전기 전도성과 기계적 내구성을 제공하여 작동 스트레스를 견디면서 전류 신호를 효율적으로 전송할 수 있습니다.
재질(에폭시수지) : 11kV CT 외함은 에폭시수지를 사용하여 절연성이 우수하고 전류 또는 전압의 교차를 방지하여 안전한 회로 동작이 가능합니다. 또한 고온 및 부식에 강하고 방수 및 방습 기능을 위한 밀봉 성능이 우수합니다. 에폭시 변압기는 유침 변압기에 비해 가볍고 설치 및 유지 관리가 더 쉽습니다.

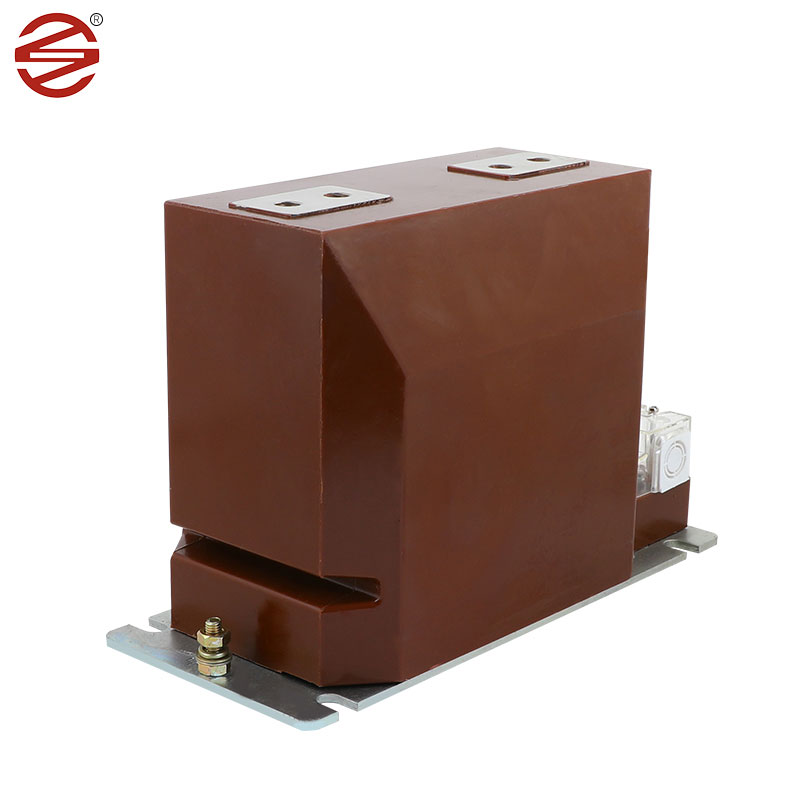

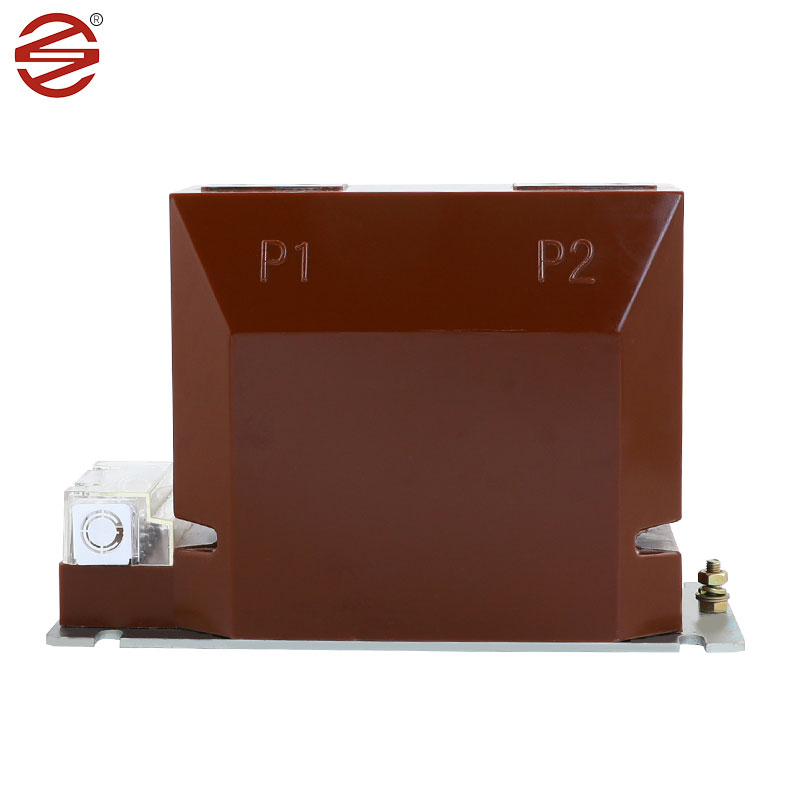

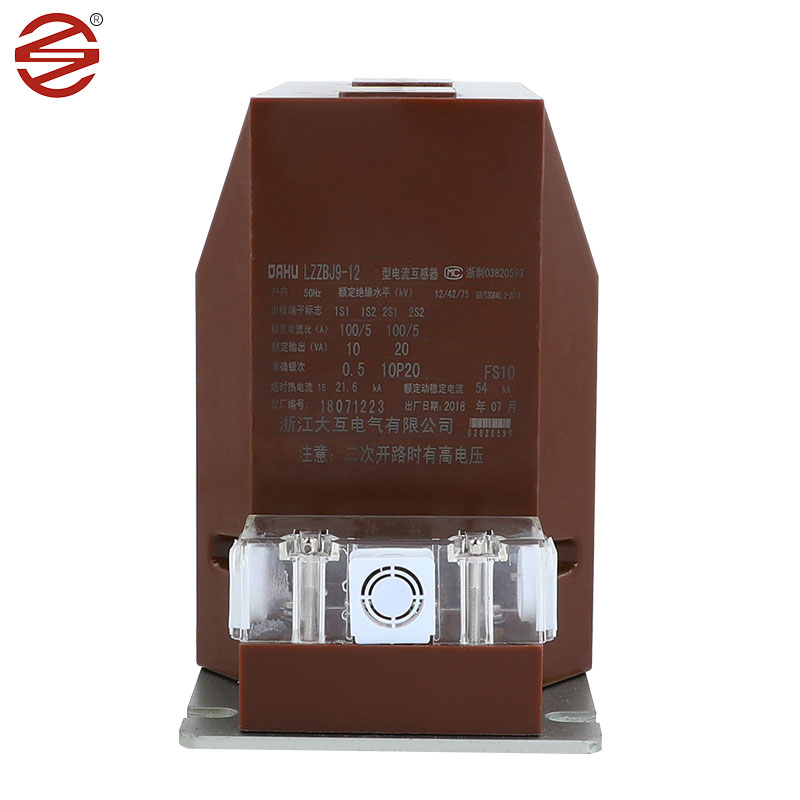

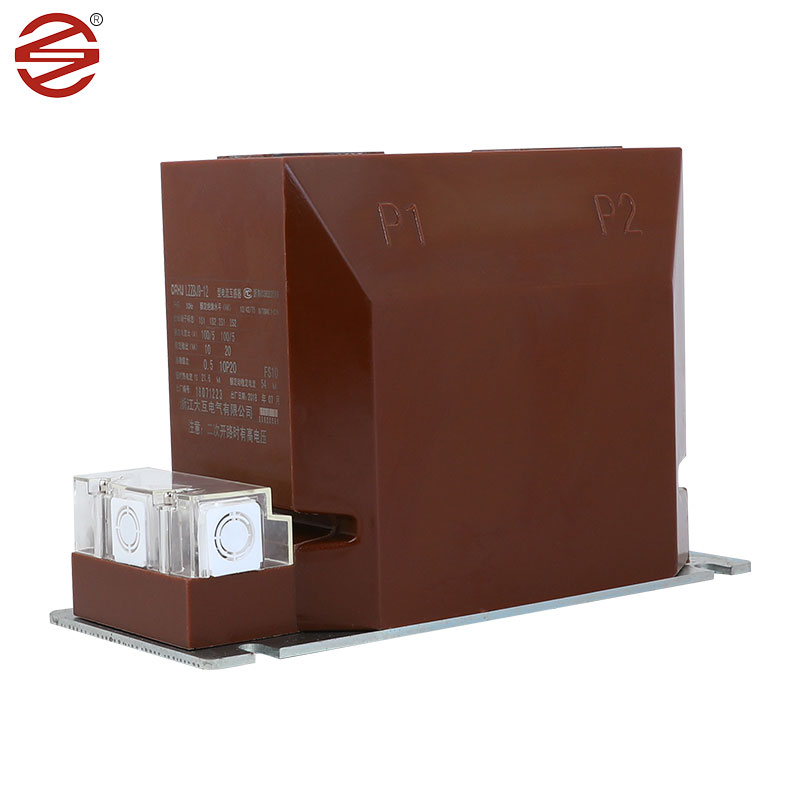

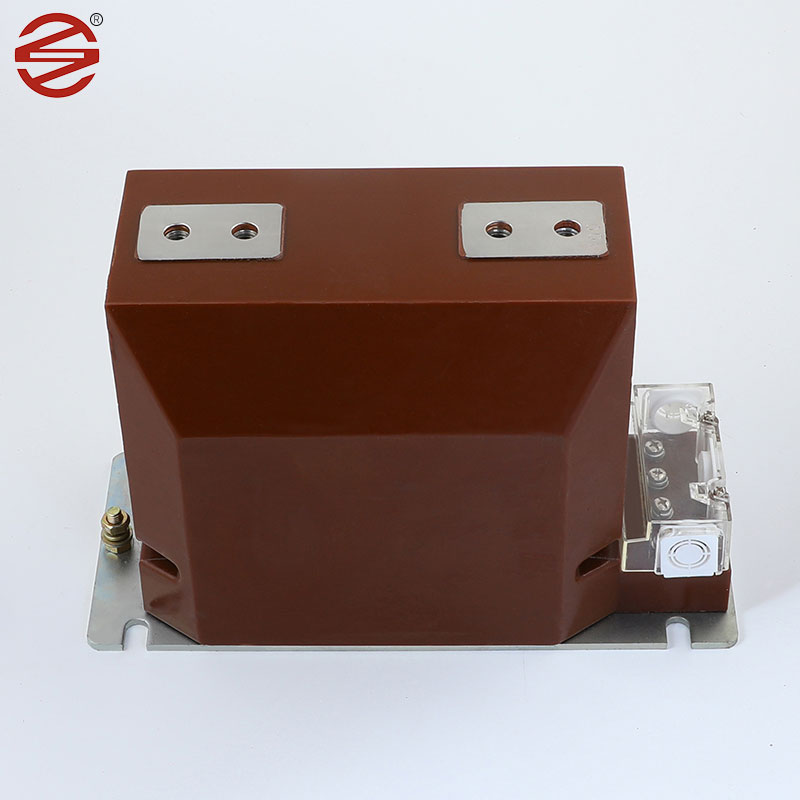

DAHU Electric이 생산하는 11kV CT는 실내 배전반에서 핵심 역할을 하는 장치로 단상 및 3상 AC 시스템의 전류 측정, 전기 에너지 모니터링 및 보호 계전기를 위한 강력한 솔루션을 제공합니다. 이 시스템은 50Hz 또는 60Hz에서 원활하게 작동하여 최대 12kV의 장비 전압에 대한 광범위한 전기 요구 사항을 충족합니다. 11kV CT의 설계와 기능으로 인해 11kV CT는 전력 시스템의 필수적인 부분이 됩니다. 전류를 정확하게 측정하고, 전기 에너지 소비를 모니터링하며, 전력 시스템에 오류가 발생할 경우 보호 기능을 제공할 수 있습니다. 11kV CT를 이용하여 사용자는 전력계통의 운전상태를 실시간으로 모니터링하고 적시에 필요한 조치를 취하여 계통의 안전하고 안정적인 운전을 보장할 수 있습니다.
당사 제품의 나사 및 바닥판 도금은 8um/min에 도달하여 방습 및 녹 방지 기능이 더욱 뛰어납니다. 광택이 더 좋습니다.
1. | 애플리케이션 | 측광 |
2 | 설치 | 실내 |
3. | 건설 | 건식 에폭시 수지 주조 |
4 | 단열재 | 캐스트 수지 |
5. | 위상 수 | 하나의 |
6. | 정격 주파수 | 50Hz |
7. | 시스템 1차 정격 전압 | 11kV 위상 간 |
8. | 최대 시스템 전압 | 12kV 위상 간 |
9. | 시스템 접지 | 효과적으로 접지됨 |
10. | 기본절연레벨(1.2/50μsec. | 75KV |
11. | 상용주파 내전압(1분50 헤르츠) |
28KV |
12. 13. |
비율: 11kV 피더 주요한 |
10-20/5A 단일 권선 |
14. | 중고등 학년 | 단일 권선 |
15. | 정확도 등급 | 측정용 0.2/0.25 |
16. | 부담 a) 측정을 위해 |
7.5-10VA |
17. | 단시간 전류 정격 | 1초 동안 최소 10kA |
18. | 확장된 전류 정격 | 정격전류의 120% |
19. | 과전류 정격 | <10A |
20. | 연면 거리 | 25mm/KV(최소 |
21. | 기준 | 디자인, 제조, 테스트, 설치 성과는 다음에 따라야합니다 IBC 61869-1 및 IEC의 최신판 61869-2 |
