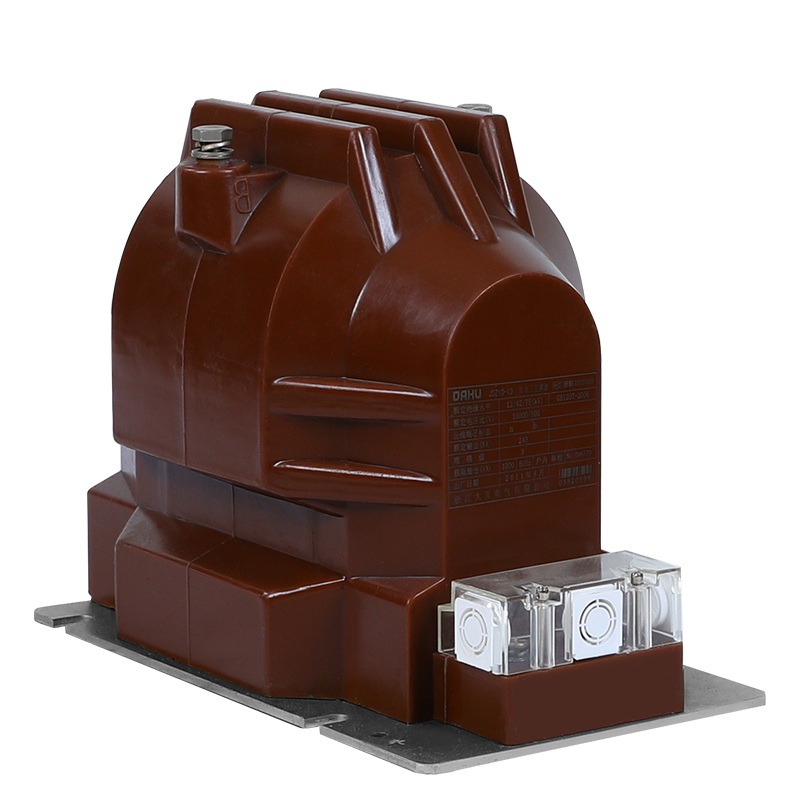

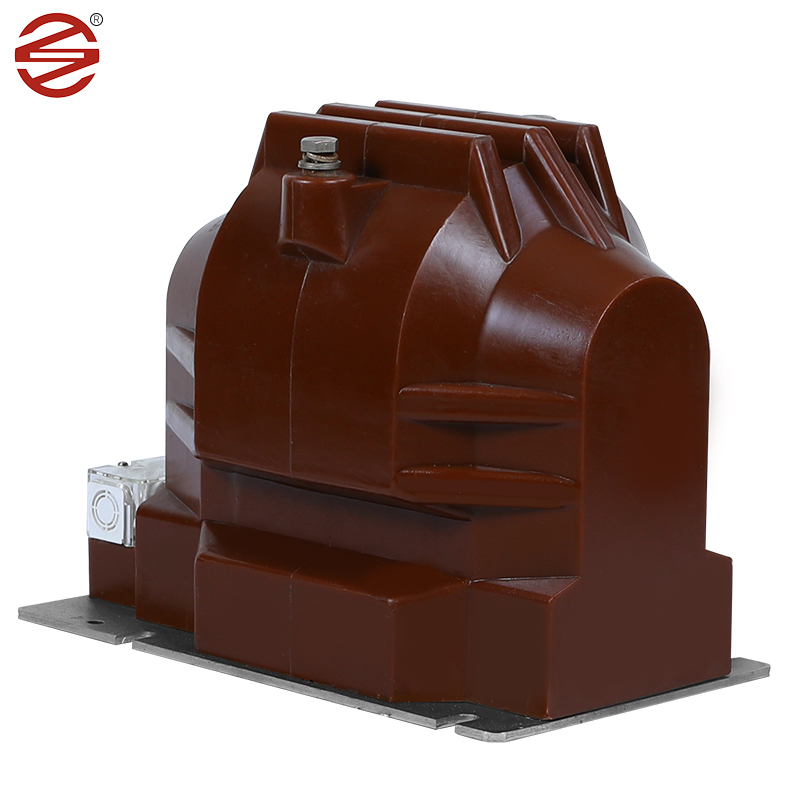

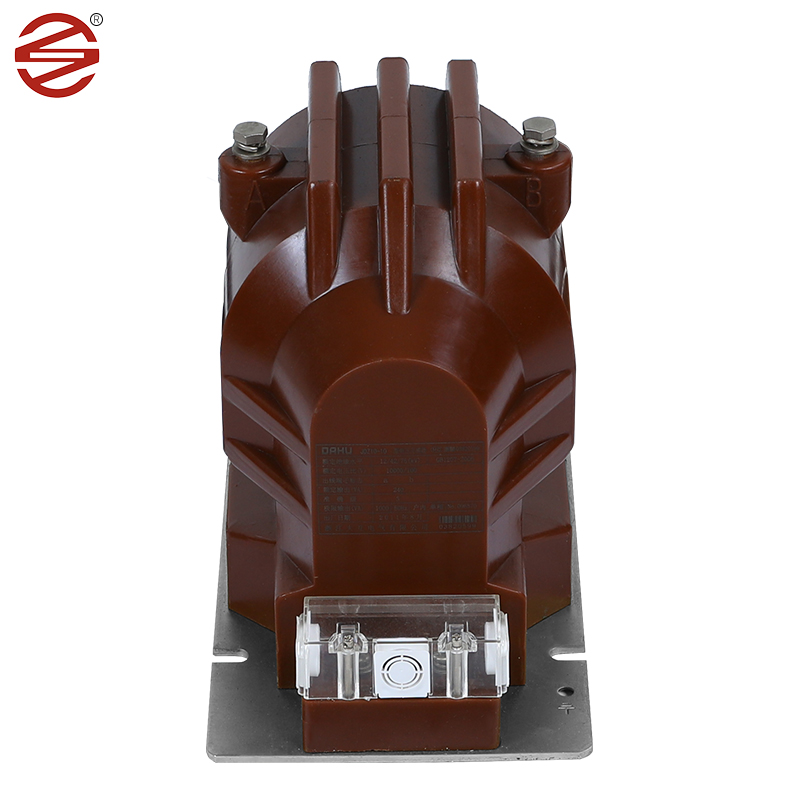

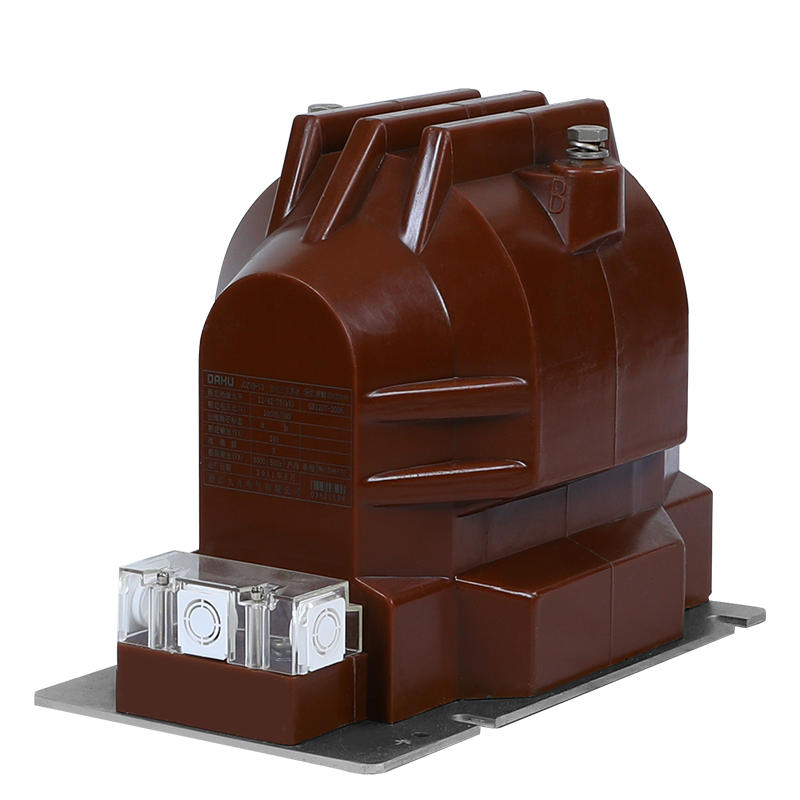

11kv 전압 변압기

DAHU Electric이 생산하는 11kV 전압 변압기는 실내 배전반에서 핵심적인 역할을 하는 장치로, 단상 및 3상 AC 시스템의 전류 측정, 전기 에너지 모니터링 및 보호 계전기를 위한 강력한 솔루션을 제공합니다. 이 시스템은 50Hz 또는 60Hz에서 원활하게 작동하여 최대 12kV의 장비 전압에 대한 광범위한 전기 요구 사항을 충족합니다. 11kV 전압 변압기의 설계와 기능은 전력 시스템의 필수적인 부분입니다. 전류를 정확하게 측정하고, 전기 에너지 소비를 모니터링하며, 전력 시스템에 오류가 발생할 경우 보호 기능을 제공할 수 있습니다. 11kV 전압 변압기를 사용하면 사용자는 전력 시스템의 작동 상태를 실시간으로 모니터링하고 시스템의 안전하고 안정적인 작동을 보장하기 위해 적시에 필요한 조치를 취할 수 있습니다.

문의 보내기

제품 설명

냉간압연 실리콘 강판: 11kV 전압 변압기는 일반적으로 냉간 압연 실리콘 강판을 코어로 사용합니다. 이 소재는 냉간 압연되었으며 높은 투자율, 낮은 철손 등 우수한 자기 특성을 갖고 있어 변류기에 이상적입니다. 냉간압연 규소강판을 핵심재료로 사용함으로써 변류기는 효율적인 에너지 전달을 달성하여 시스템의 효율성을 향상시킬 수 있습니다. 냉간압연 규소강판은 다른 소재에 비해 히스테리시스 루프와 자화 손실이 낮아 에너지 낭비가 적고 전력 소모도 적습니다.

에폭시 수지: 에폭시 수지는 우수한 유전 특성과 기계적 강도를 가지며 11kV 변압기 절연 재료의 첫 번째 선택입니다. 에폭시 주물은 전기적 고장 및 환경 요인으로부터 내부 부품을 보호하는 안정적인 절연 기능을 제공합니다.

구리 : 구리 도체는 일반적으로 11kV 전압 변압기의 권선에 사용됩니다. 이러한 소재는 높은 전기 전도성과 기계적 내구성을 제공하여 작동 스트레스를 견디면서 전류 신호를 효율적으로 전송할 수 있습니다.

재질(에폭시 수지): 11kV 전압 변압기는 에폭시 수지로 제작된 인클로저를 사용합니다. 이는 우수한 절연 특성을 가지며 안전한 회로 작동을 위해 전류 또는 전압 교차를 방지할 수 있습니다. 또한 고온 및 부식에 강하고 방수 및 방습 기능을 위한 밀봉 성능이 우수합니다. 에폭시 변압기는 유침 변압기에 비해 가볍고 설치 및 유지 관리가 더 쉽습니다.

제품의 우수성

당사 제품의 나사 및 바닥판 도금은 8um/min에 도달하여 방습 및 녹 방지 기능이 더욱 뛰어납니다. 광택이 더 좋습니다.

1.	애플리케이션	측광
2.	설치	실내.
3.	단열재	주조 수지
4.	유형	전압 유도
5.	건설	건식 에폭시 수지 주조
6.	위상 수	단일상(1 set=3 Nos.)
7.	빈도	50Hz
8.	장착 장착	장착된 갠트리 구조에 대한 지지
9.	시스템 1차 정격 전압	11 kV(상간)
10.	시스템 1차 최대 전압	12kV(상간)
11.	시스템 지구인	효과적으로 접지됨
12.	기초절연(충격저항) 전압)	75kV
13.	상용주파 내전압	28kV
14.	1차 권선의 중립 끝, 접지에 직접 연결	10kV를 견딜 수 있도록 절연됨 저주파 테스트.
15.	2차 권선 유형	단일 권선
16.	변환 비율	11kV//3/0.11kV/3
17.	연면거리	25mm/kV(최소)
18.	정격 2차 부담	7.5~10VA
19.	전압 제한 계수	1.2 연속 및 30초 동안 1.5
20.	정확도 등급	측광의 경우 0.2입니다.
21.	기준	설계, 제조, 테스트, 설치 및 성과는 최신에 따라야 합니다 IEC 61869-1 및 IEC 61869-3 버전.
