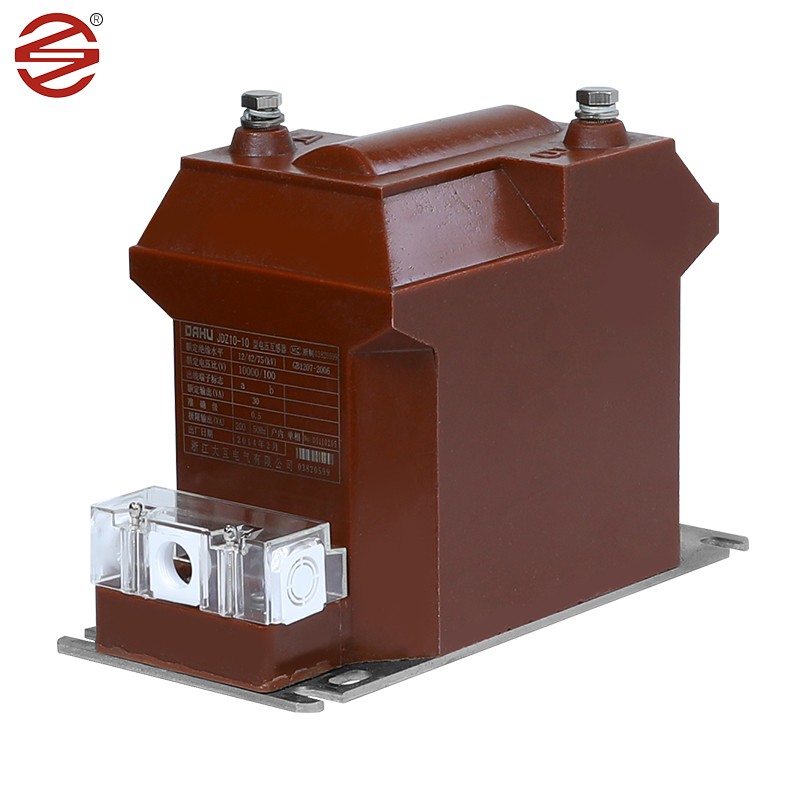

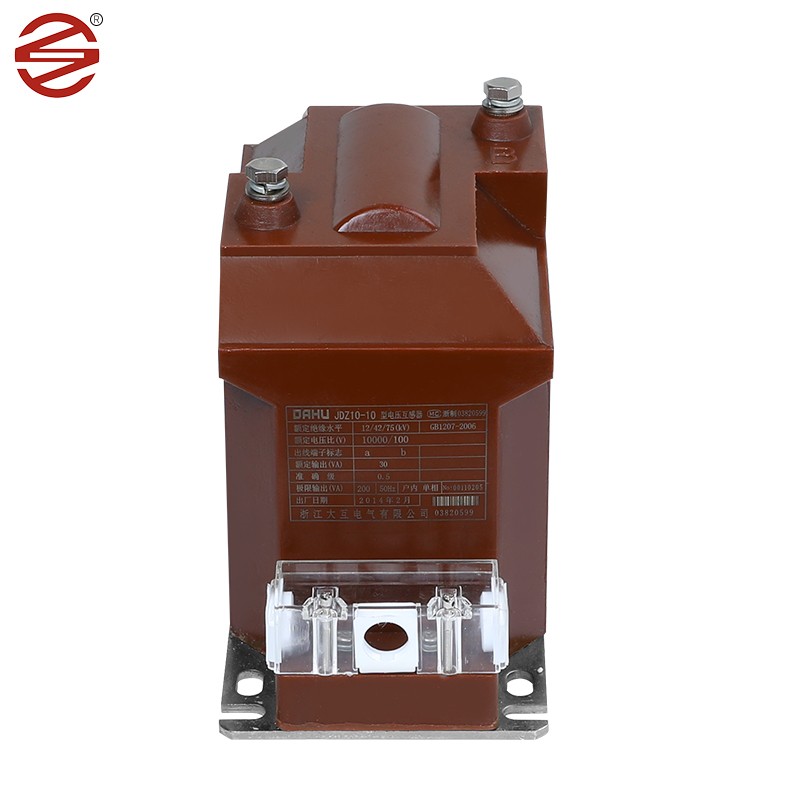

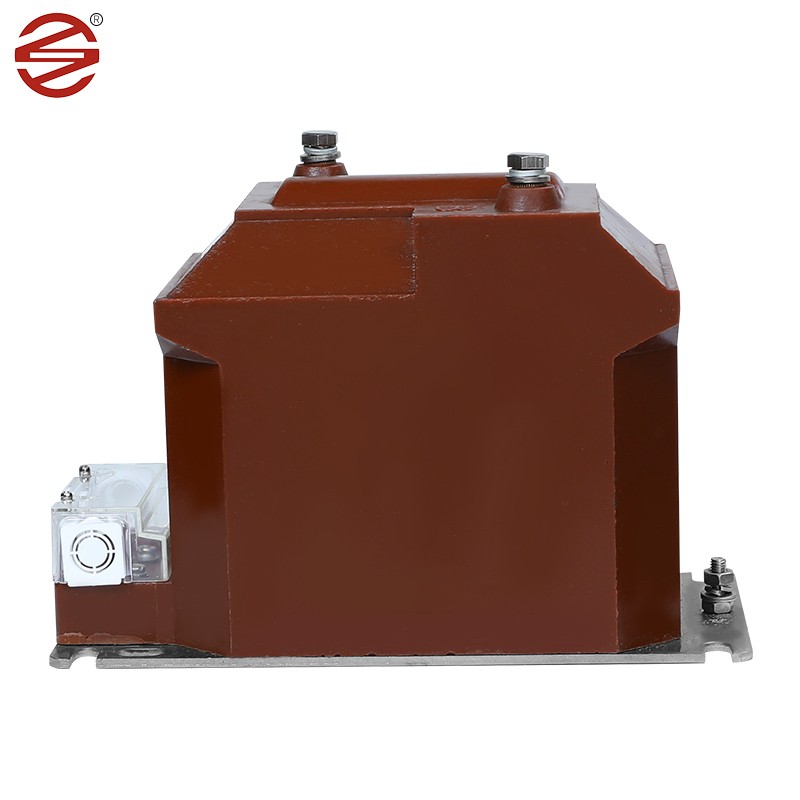

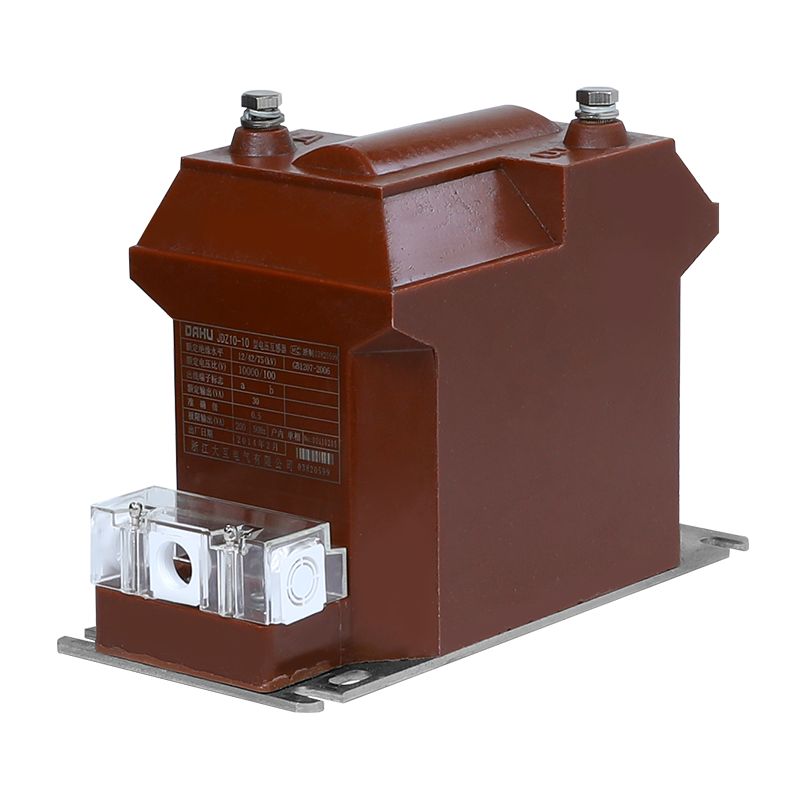

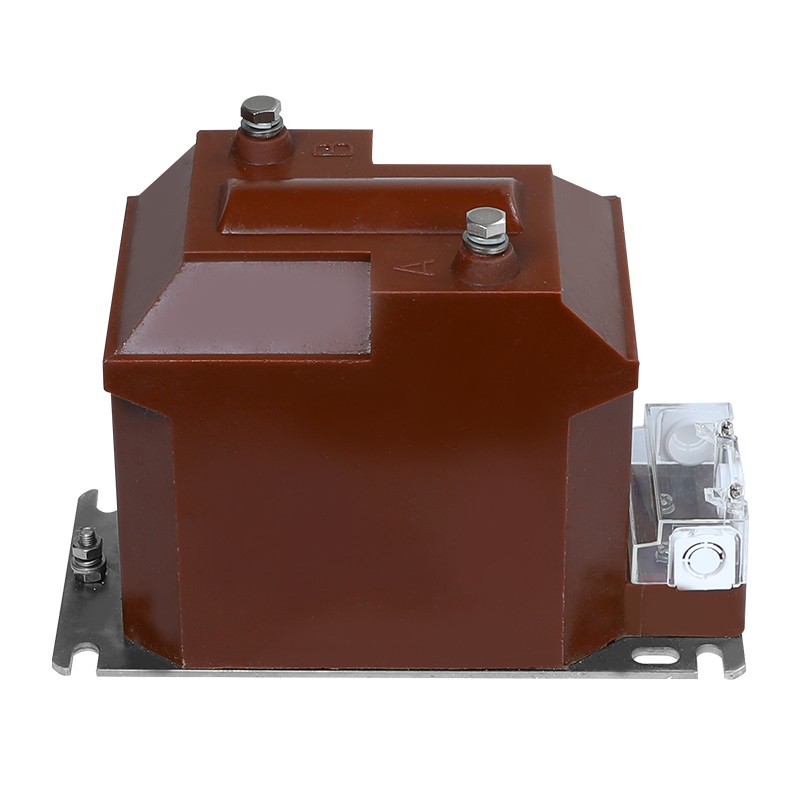

12kV 전압 변압기

DAHU ELECTRIC이 제작한 12kV 전압 변압기는 실내 스위치 캐비닛 내의 필수 구성 요소로, 단상 및 3상 AC 시스템 전반에 걸쳐 전류 측정, 전기 에너지 모니터링 및 보호 계전기의 백본 역할을 합니다. 견고한 디자인과 정밀한 기능으로 인해 전기 작업의 안전과 효율성을 보장하는 데 필수적인 요소입니다.

문의 보내기

제품 설명

냉간압연 실리콘 강판: 12kV 전압 변압기는 일반적으로 냉간 압연 실리콘 강판을 코어로 사용합니다. 이 소재는 냉간 압연되었으며 높은 투자율, 낮은 철손 등 우수한 자기 특성을 갖고 있어 변류기에 이상적입니다. 냉간압연 규소강판을 핵심재료로 사용함으로써 변류기는 효율적인 에너지 전달을 달성하여 시스템의 효율성을 향상시킬 수 있습니다. 냉간압연 규소강판은 다른 소재에 비해 히스테리시스 루프와 자화 손실이 낮아 에너지 낭비가 적고 전력 소모도 적습니다.

에폭시 수지: 에폭시 수지는 우수한 유전 특성과 기계적 강도를 가지며 12kV 변압기 절연 재료의 첫 번째 선택입니다. 에폭시 주물은 전기적 고장 및 환경 요인으로부터 내부 부품을 보호하는 안정적인 절연 기능을 제공합니다.

구리 : 구리 도체는 일반적으로 12kV 전압 변압기의 권선에 사용됩니다. 이러한 소재는 높은 전기 전도성과 기계적 내구성을 제공하여 작동 스트레스를 견디면서 전류 신호를 효율적으로 전송할 수 있습니다.

재질(에폭시 수지): 12kV 전압 변압기는 에폭시 수지로 제작된 인클로저를 사용합니다. 이는 절연 특성이 우수하고 전류 또는 전압 교차를 방지하여 안전한 회로 작동을 가능하게 합니다. 또한 고온 및 부식에 강하고 방수 및 방습 기능을 위한 밀봉 성능이 우수합니다. 에폭시 변압기는 유침 변압기에 비해 가볍고 설치 및 유지 관리가 더 쉽습니다.

제품의 우수성

당사 제품의 나사 및 바닥판 도금은 8um/min에 도달하여 방습 및 녹 방지 기능이 더욱 뛰어납니다. 광택이 더 좋습니다.

1.	애플리케이션	측광
2.	설치	실내.
3.	단열재	캐스트 수지
4.	유형	전압 유도
5.	건설	건식 에폭시 수지 주조
6.	위상 수	단일상(1 set=3 Nos.)
7.	빈도	50Hz
8	장착 장착	장착된 갠트리 구조에 대한 지지
9.	시스템 1차 정격 전압	11 kV(상간)
10	시스템 1차 최대 전압	12 kV(상간)
11.	시스템 지구인	효과적으로 접지됨
12.	기초절연(충격저항) 전압)	75kV
13.	상용주파 내전압	28kV
14	1차 권선의 중립 끝, 접지에 직접 연결	10kV를 견딜 수 있도록 절연됨 저주파 테스트.
15.	2차 권선 유형	단일 권선
16.	변환 비율	11kVN3/0.11 kVN3
17.	연면 거리	25 mm/kV(최소)
18	정격 2차 부담	7.5~10VA
19	전압 제한 요인	1.2 연속 및 30초 동안 1.5
20.	정확도 등급	측광용 0.2
21.	기준	설계, 제조, 테스트, 설치 및 성과는 최신에 따라야 합니다 IEC61869-1&IEC61869-3 에디션.
