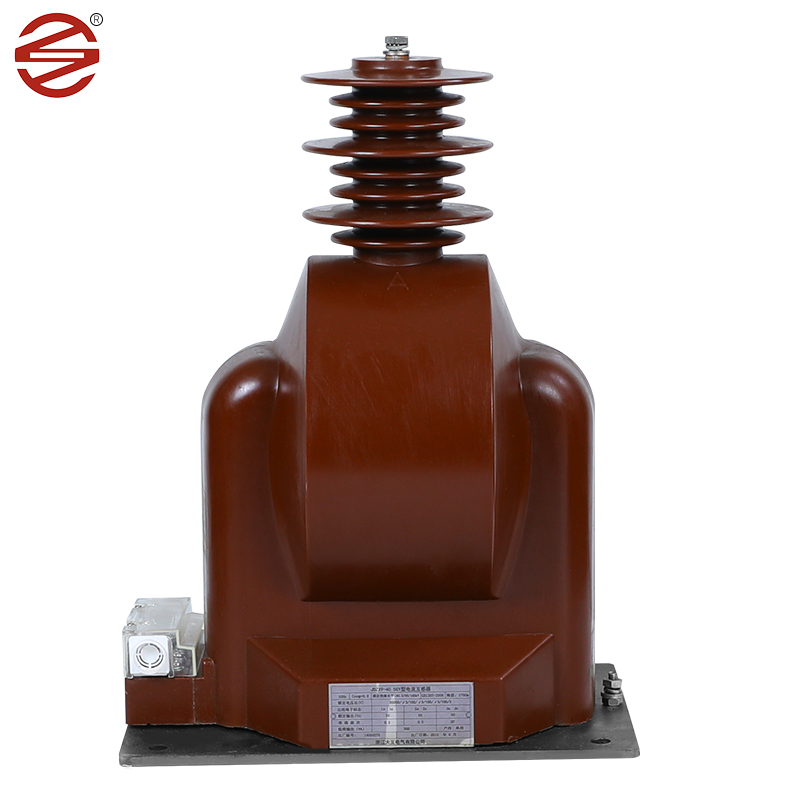

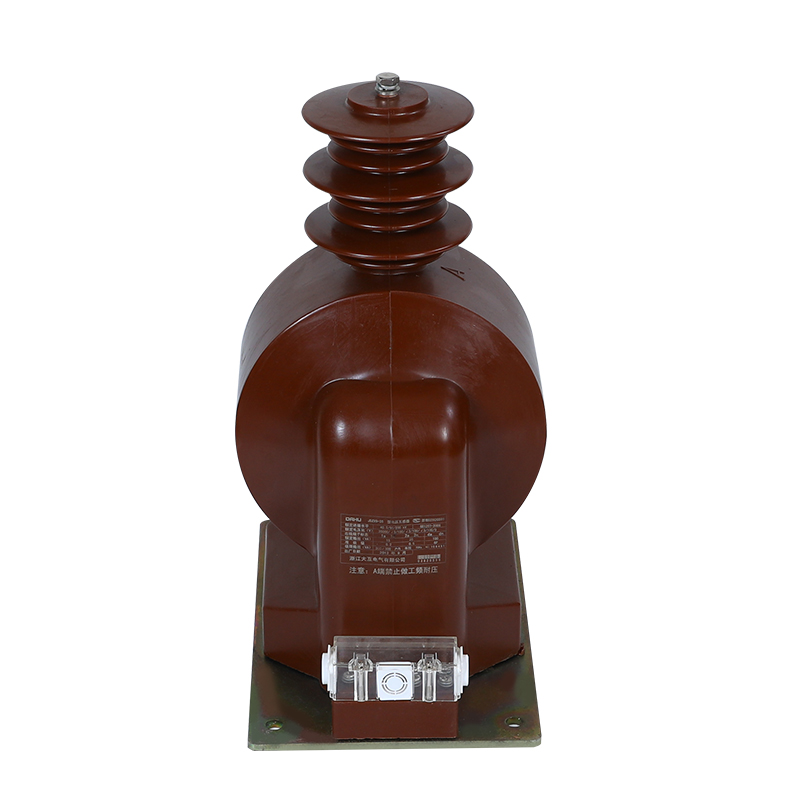

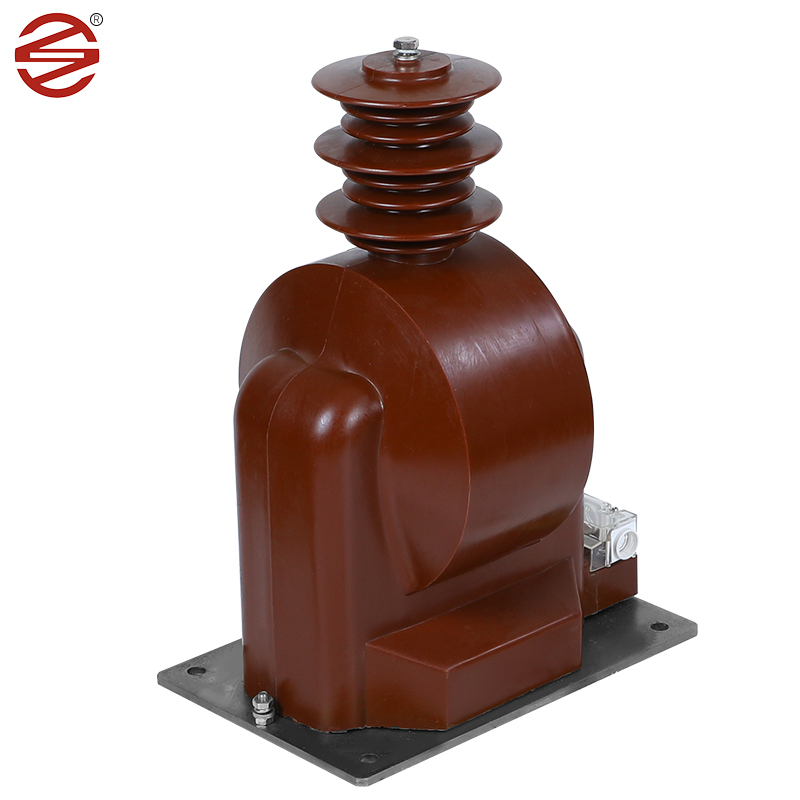

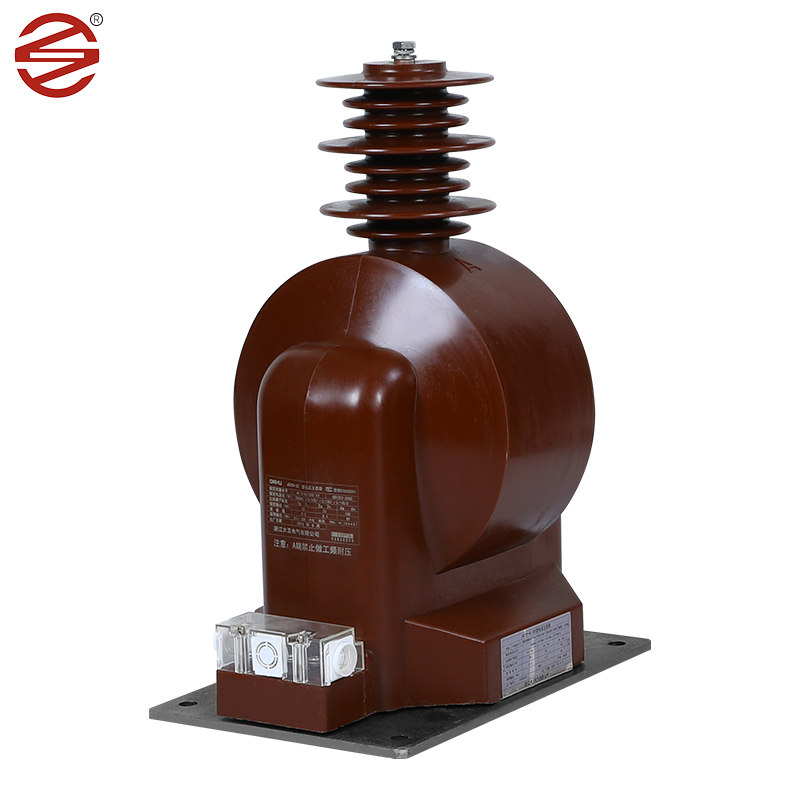

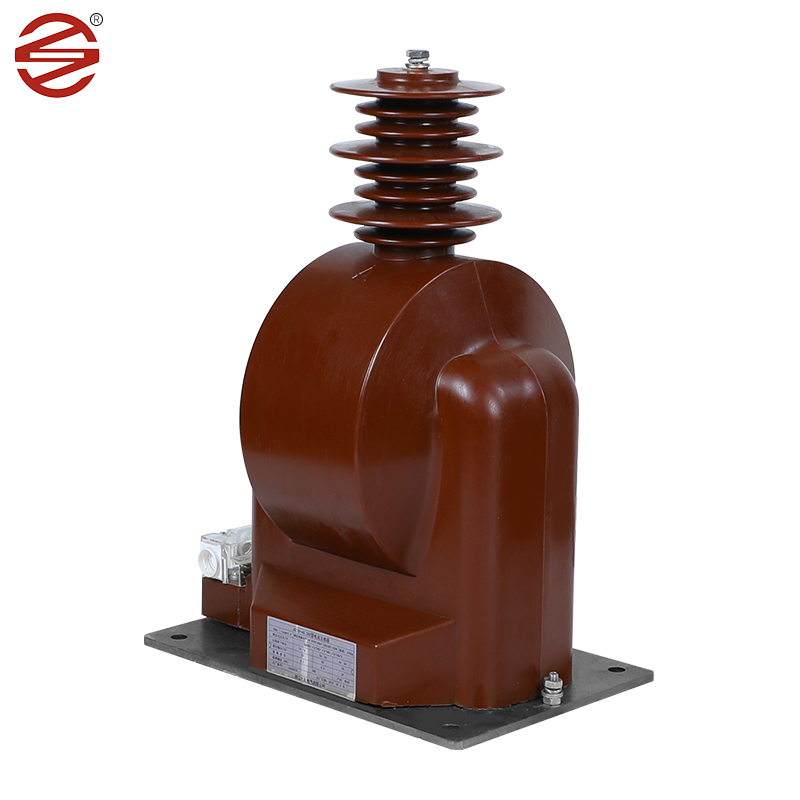

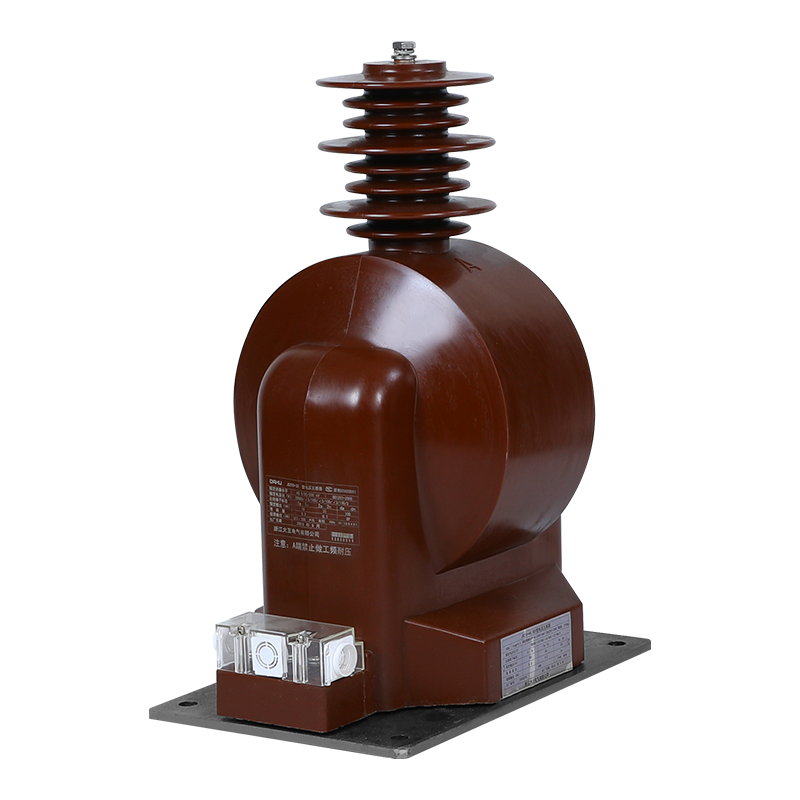

36KV 전압 변압기

Dahu Electric에서 제조 한 36kV 전압 변압기는 실내 스위치 캐비닛의 필수 구성 요소로 현대 전기 시스템에서 중요한 역할을합니다. 전압을 측정 할뿐만 아니라 전기 에너지 모니터링과 같은 중요한 작업을 수행하고 단일 상 및 3 상 AC 시스템 모두에서 보호 릴레이의 원활한 작동을 보장합니다.

문의 보내기

제품 설명

제품 소개

콜드 롤 실리콘 스틸 시트 : 우수한 자기 특성으로 인해 전력 산업에서 36kV 전압 변압기의 핵심 재료로 널리 사용됩니다. 콜드 트롤 실리콘 스틸 시트는 높은 투과성과 낮은 코어 손실의 특성을 가지므로 에너지 전달 성능이 우수합니다. 그들은 자기장을 효율적으로 수행하고 전기 에너지를 자기 에너지로 변환하여 다른 전기 장치로 전송할 수 있습니다.

에폭시 수지 : 에폭시 수지는 우수한 유전 적 특성과 기계적 강도를 갖는 널리 사용되는 물질입니다. 특히 36KV 전압 변압기 1 차 절연 재료로 적합합니다. 에폭시 수지의 유전체 특성은 전압의 흐름에 저항하는 능력을 지칭하며, 이는 전기 장비의 안전하고 효율적인 작동을 보장하는 데 필수적입니다. 유전체 강도가 높기 때문에 에폭시 수지는 고장없이 고전압 수준을 견딜 수있어 전압 변압기 절연에 이상적입니다.

유전체 특성 외에도 에폭시 수지는 뛰어난 기계적 강도를 제공합니다. 인장 강도가 높기 때문에 변형이나 파손없이 상당한 기계적 응력을 견딜 수 있습니다. 이로 인해 전압 변압기의 내부 부품을 외부 힘과 진동으로부터 보호하는 데 매우 신뢰할 수 있습니다.

에폭시 주조는 전압 변압기에 대한 신뢰할 수있는 단열재를 제공하기 위해 금형에 쏟아진 에폭시 수지입니다. 주조 공정은 전기 분해 및 누출을 효과적으로 방지하는 균일하고 원활한 절연 층을 보장합니다. 또한 단열재는 수분, 먼지, 화학 물질 및 기타 환경 요인을 차단하여 내부 구성 요소의 보호를 더욱 향상시킵니다. 이 제조 방법은 주물의 품질과 신뢰성을 보장하여 전력 산업에서 일반적으로 사용되는 단열재 중 하나입니다.

구리 : 구리 도체는 일반적으로 36kV 전압 변압기의 권선에 사용됩니다. 이 재료는 높은 전기 전도도와 기계적 내구성을 제공하여 작동 응력을 견딜 수 있도록 전류 신호의 효율적인 전송을 가능하게합니다.

제품 우수성

나사와 바닥 판의 제품 도금은 8um/min에 도달하며, 이는 수분을 방지하고 녹슬지 않습니다. 광택이 더 좋습니다.

1.	애플리케이션	계량
2.	1nnstallation	실내
3.	건설	건식 유형 에폭시 수지 캐스트
4.	격리	캐스트 수지
5.	단계 수	하나의
6.	정격 주파수	50 Hz
7.	시스템 1 차 정격 전압	33 kV 위상
8.	최대 시스템 전압	36 kV 위상에서 위상
9.	Systen 접지	효과적으로 흙
10.	기본 절연 레벨 (1.2/50 U sec.	170kV
11.	전력 주파수 견해 전압 (1 분 50 HZ)	70kV
12. 13.	비율: 11kV 피더 주요한	400/5A 단일 권선
14.	반성	단일 권선
15.	정확한 클래스	측정을 위해 0.2/0.2s
16.	부담 a) 측정을 위해	10-15 VA
17.	짧은 시간 현재 등급	1 초 동안 최소 80 ka
18.	연장 된 큐렌트 등급	정격 전류의 120%
19.	소름 끼치는 거리	30 mm/kv (최소)
20.	기준	설계, 제조, 테스트, 설치 성능은 그에 따라야합니다 IEC 61869-1 & IEC의 최신판 61869-2
