냉간 압연 실리콘 강판: 맞춤형 변류기는 일반적으로 냉간 압연 실리콘 강판을 코어로 사용합니다. 이 소재는 냉간 압연되었으며 높은 투자율, 낮은 철손 등 우수한 자기 특성을 갖고 있어 변류기에 이상적입니다. 냉간압연 규소강판을 핵심재료로 사용함으로써 변류기는 효율적인 에너지 전달을 달성하여 시스템의 효율성을 향상시킬 수 있습니다. 냉간압연 규소강판은 다른 소재에 비해 히스테리시스 루프와 자화 손실이 낮아 에너지 낭비가 적고 전력 소모도 적습니다.
에폭시 수지: 에폭시 수지는 우수한 유전 특성과 기계적 강도를 가지며 맞춤형 변류기 절연 재료의 첫 번째 선택입니다. 에폭시 주물은 전기적 고장 및 환경 요인으로부터 내부 부품을 보호하는 안정적인 절연 기능을 제공합니다.
구리 : 구리 도체는 일반적으로 맞춤형 변류기의 권선에 사용됩니다. 이러한 소재는 높은 전기 전도성과 기계적 내구성을 제공하여 작동 스트레스를 견디면서 전류 신호를 효율적으로 전송할 수 있습니다.
재질(에폭시 수지): 맞춤형 전류 변압기는 에폭시 수지로 제작된 인클로저를 사용합니다. 이 인클로저는 절연 특성이 뛰어나고 안전한 회로 작동을 위해 전류 또는 전압 교차를 방지할 수 있습니다. 또한 고온 및 부식에 강하고 방수 및 방습 기능을 위한 밀봉 성능이 우수합니다. 에폭시 변압기는 유침 변압기에 비해 가볍고 설치 및 유지 관리가 더 쉽습니다.

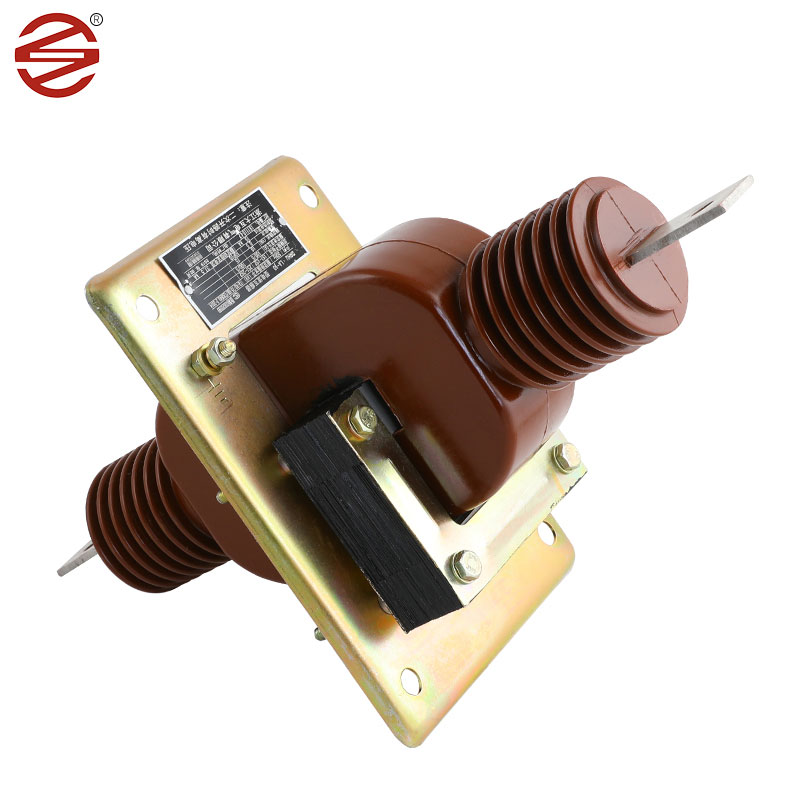

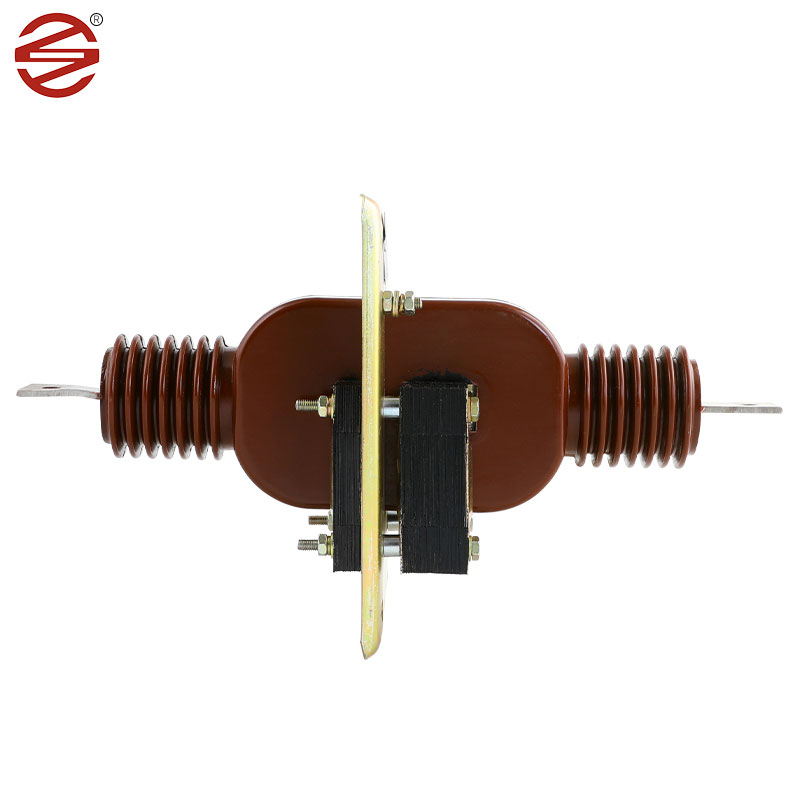

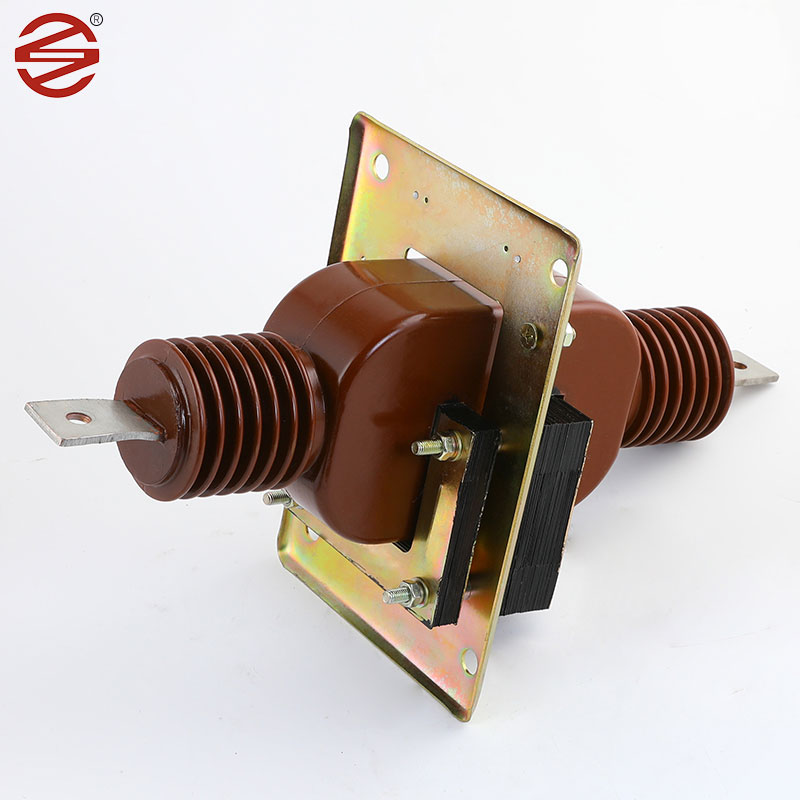

DAHU Electric의 맞춤형 변류기는 실내 스위치 기어의 중요한 장치입니다. 단상 및 3상 AC 시스템 모두에서 전류 측정, 전기 에너지 모니터링 및 보호 계전기를 위한 강력한 솔루션을 제공합니다. 50Hz 또는 60Hz에서 원활하게 작동하며 최대 12kV의 장비 전압을 처리할 수 있습니다. 맞춤형 변류기의 설계와 기능으로 인해 전력 시스템의 필수 구성 요소가 되었습니다. 전류를 정확하게 측정하고, 에너지 소비를 모니터링하며, 전원 시스템 장애 시 보호 기능을 제공합니다. 맞춤형 변류기를 사용하면 사용자는 전력 시스템의 실시간 작동을 모니터링하고 안전하고 안정적인 작동을 보장하기 위해 필요한 조치를 신속하게 취할 수 있습니다.
당사 제품의 나사 및 바닥판 도금은 8um/min에 도달하여 방습 및 녹 방지 기능이 더욱 뛰어납니다. 광택이 더 좋습니다.
1. | 애플리케이션 | 측광 |
2 | 설치 | 실내 |
3. | 건설 | 건식 에폭시 수지 주조 |
4 | 단열재 | 캐스트 수지 |
5. | 위상 수 | 하나의 |
6. | 정격 주파수 | 50Hz |
7. | 시스템 1차 정격 전압 | 11kV 위상 간 |
8. | 최대 시스템 전압 | 12kV 위상 간 |
9. | 시스템 접지 | 효과적으로 접지됨 |
10. | 기본절연레벨(1.2/50μsec. | 75KV |
11. | 상용주파 내전압(1분50 헤르츠) |
28KV |
12. 13. |
비율: 11kV 피더 주요한 |
10-20/5A 단일 권선 |
14. | 중고등 학년 | 단일 권선 |
15. | 정확도 등급 | 측정용 0.2/0.25 |
16. | 부담 a) 측정을 위해 |
7.5-10VA |
17. | 단시간 전류 정격 | 1초 동안 최소 10kA |
18. | 확장된 전류 정격 | 정격전류의 120% |
19. | 과전류 정격 | <10A |
20. | 연면거리 | 25mm/KV(최소 |
21. | 기준 | 디자인, 제조, 테스트, 설치 성과는 다음에 따라야합니다 IBC 61869-1 및 IEC의 최신판 61869-2 |
