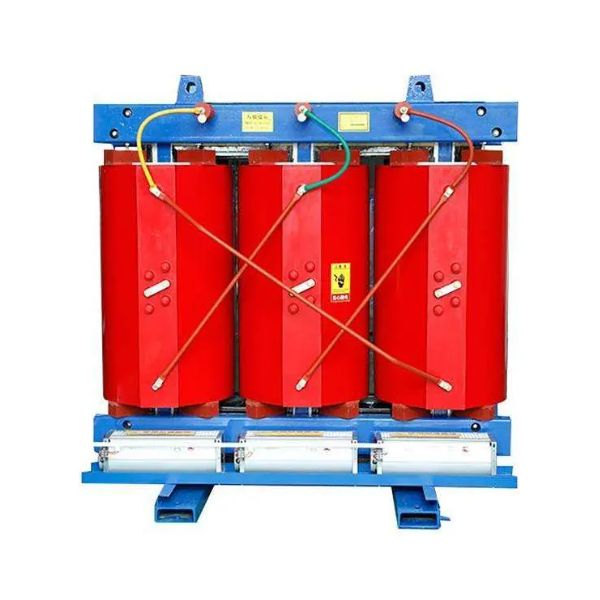

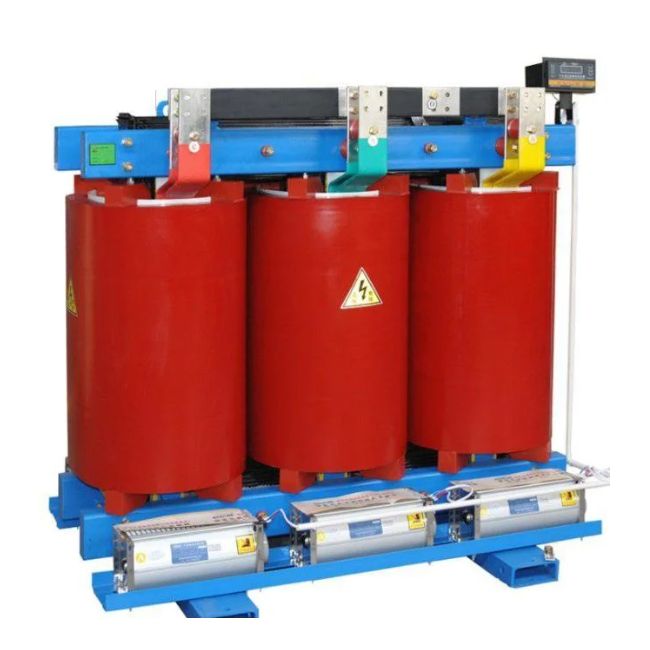

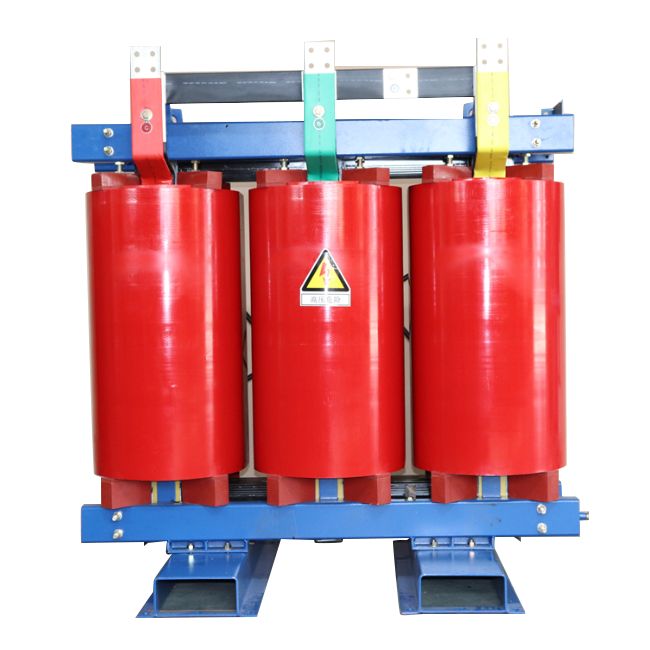

건식 변압기
  • 건식 변압기건식 변압기
  • 건식 변압기건식 변압기
  • 건식 변압기건식 변압기
  • 건식 변압기건식 변압기
  • 건식 변압기건식 변압기
  • 건식 변압기건식 변압기

건식 변압기

최신 판매, 저렴한 가격 및 고품질 건식 변압기를 구입하기 위해 저희 공장에 오신 것을 환영합니다. Dahu Electric은 귀하와 협력하기를 기대합니다.

문의 보내기

제품 설명

건식 변압기 세부 정보

다후전기에서 생산하는 건식변압기는 우수한 절연성, 고효율, 친환경성으로 인해 다양한 용도로 널리 사용되고 있습니다. 다음은 수지 절연 건식 변압기의 일반적인 적용 시나리오 중 일부입니다.


상업용 건물: 이 변압기는 사무실 건물, 쇼핑몰, 호텔 등 상업용 건물에서 일반적으로 사용되어 안정적이고 효율적인 전력 분배를 제공합니다.

산업 시설: 건식 변압기는 공장, 창고 등 산업 시설에서 중장비 및 장비에 전력을 공급하기 위해 널리 사용됩니다.

재생 에너지 시스템: 이러한 변압기는 풍력 및 태양광 발전소와 같은 재생 에너지 시스템의 필수 구성 요소로, 시스템에서 생성된 전기 에너지를 변환하고 분배하는 데 도움이 됩니다.

데이터 센터: 건식 변압기는 서버 및 기타 장비에 안정적이고 효율적인 전력 분배를 제공하기 위해 데이터 센터에서 일반적으로 사용됩니다.

병원: 이 변압기는 병원에서 중요한 의료 장비에 전력을 공급하고 중단 없는 전원 공급을 보장하는 데에도 사용됩니다.

해양 및 해양 애플리케이션: 건식 변압기는 가혹한 환경 조건을 견디고 안정적인 전력 분배를 제공할 수 있는 해양 및 해양 애플리케이션에 사용하기에 적합합니다.


전반적으로 건식 변압기는 다목적이며 안정적이고 효율적인 전력 분배가 필요한 다양한 응용 분야에 사용할 수 있습니다. 환경 친화성과 낮은 유지 관리 요구 사항으로 인해 많은 산업 분야에서 매력적인 옵션이 되었습니다.


제품소개


절연재:

건식변압기는 고품질 에폭시 수지로 절연되어 있어 전기절연성 및 열안정성이 우수합니다. 수지 절연체는 열악한 작동 조건에서도 변압기의 안전성과 신뢰성을 보장합니다.


핵심 재료:

건식 변압기의 핵심은 고급, 저손실 실리콘 강철 적층으로 만들어집니다. 이러한 적층은 코어 손실을 최소화하고 변압기의 전반적인 효율을 향상시키기 위해 조심스럽게 적층됩니다.


권선:

권선은 애플리케이션의 특정 요구 사항에 따라 고품질 구리 또는 알루미늄 도체로 만들어집니다. 권선은 최적의 성능과 최소한의 손실을 보장하기 위해 세심하게 설계되고 감겨 있습니다.


울로 둘러싼 땅:

건식 변압기는 고품질 강철로 제작된 견고하고 내부식성인 인클로저에 들어 있습니다. 인클로저는 먼지, 습기, 기계적 스트레스와 같은 환경 요인으로부터 보호합니다.


냉각 시스템:

건식 변압기는 작동 중에 발생하는 열을 방출하기 위해 효율적인 냉각 시스템으로 설계되었습니다. 냉각 시스템에는 변압기 정격 및 애플리케이션에 따라 자연 대류, 강제 공기 또는 두 가지의 조합이 포함될 수 있습니다.


전압 및 전력 등급:

건식 변압기는 다양한 애플리케이션 요구 사항을 충족하기 위해 다양한 전압 및 전력 등급으로 제공됩니다. 전압 정격 범위는 일반적으로 1kV ~ 36kV이고 전력 정격 범위는 수 kVA ~ 수 MVA입니다.


소음 수준:

건식 변압기는 낮은 소음 수준에서 작동하도록 설계되어 주거 지역, 병원, 학교 등 소음에 민감한 지역에 설치하기에 적합합니다.


환경 친화성:

이 변압기에는 오일이나 유해 물질이 포함되어 있지 않아 환경 친화적입니다. 오일 누출 위험이 없어 환경과 인력 모두에게 안전합니다.


결론:

건식변압기는 우수한 절연성, 고효율, 친환경성 등 다양한 장점을 갖고 있습니다. 견고한 구조와 안정적인 성능을 갖춘 이 변압기는 발전, 배전, 산업 공정과 같은 산업의 광범위한 응용 분야에 적합합니다.


기술 데이터

변압기는 다음을 충족해야 합니다.


번호 설명 요구 사항
1 건식 변압기 유형 캐스트 수지(캐스트 코일)
2 사이트 고도 <1000m
3 작업 마디 없는
4 설치 실내
5 주위온도(최대/일/연평균)[℃] 20/40/30
6 계층 유형(EU 548/2014) 2
7 정격 전력 2000kVA
8 냉각
9 정격 주파수 50Hz
10 공칭 1차 전압 11kV
11 공칭 2차 전압 0.4kV
12 절연 레벨 HV(Um/AC /LI) 12KV/28kV/75kV
13 절연 레벨 LV(Um/ AC) 1.1kV/3kV
14 무부하 태핑(HV) ±2x2.5%
15 벡터 그룹 딘 11
16 절연등급(HV/LV) 에프/에프
17 HV 단자(하단 단자) 다이렉트 케이블
18 LV 터미널 탑 엔트리, 플렉스


버스바 연결
19 기후 분류 C2
20 환경 분류 E2
21 화재 행동 분류 F1
22 임피던스 전압(Uk) [%] 6%
23 무부하 손실(Po)[W] 3600
24 75℃에서의 부하손실(Pk) [M] 18000
25 120℃에서의 부하손실(Px) [W] 18000
26 최대 음향 출력 Lw(A) 70dB
27 지상 가속도 저항 능력(수평/수직) [g] ≥0.2/≥0.2
28 길이 [mm] 1750
29 폭 [mm] 1250
30 높이[mm] 2100
31 총 중량 [kg] 3700
32 바퀴의 변압기 중심 거리 [mm] 1070
33 IP(Ingress Protection) IP00

1.8 피팅 및 액세서리

각 변압기에는 다음이 제공됩니다.


번호 요구 사항
34 적용 가능한 패스너 1 세트
35 HV 단자(상단 단자)의 접지 볼 1 세트
36 하단 근처의 접지 단자 2
37 변압기 마무리 기준
38 LV 권선 내부에 위치한 PTC 온도 센서 3세트
38.1 트립 신호는 다음에서 활성화됩니다. 150
38.2 경보 신호는 다음에서 활성화됩니다. 120
38.3 팬 제어가 활성화되는 시간: 80
39 변압기 외부에 고정된 PT100 온도 센서 1
40 트랜스포머에 장착된 단자함 1
41 열 보호 장치(섹션 09 참조) 1
42 지진 고정 장치 1 세트
43 변압기에 장착된 정격 플레이트 1
44 추가 등급판(느슨한 배송) 1
45 눈을 들어올리고 구멍을 당기는 행위 기준
46 주택 아니요
