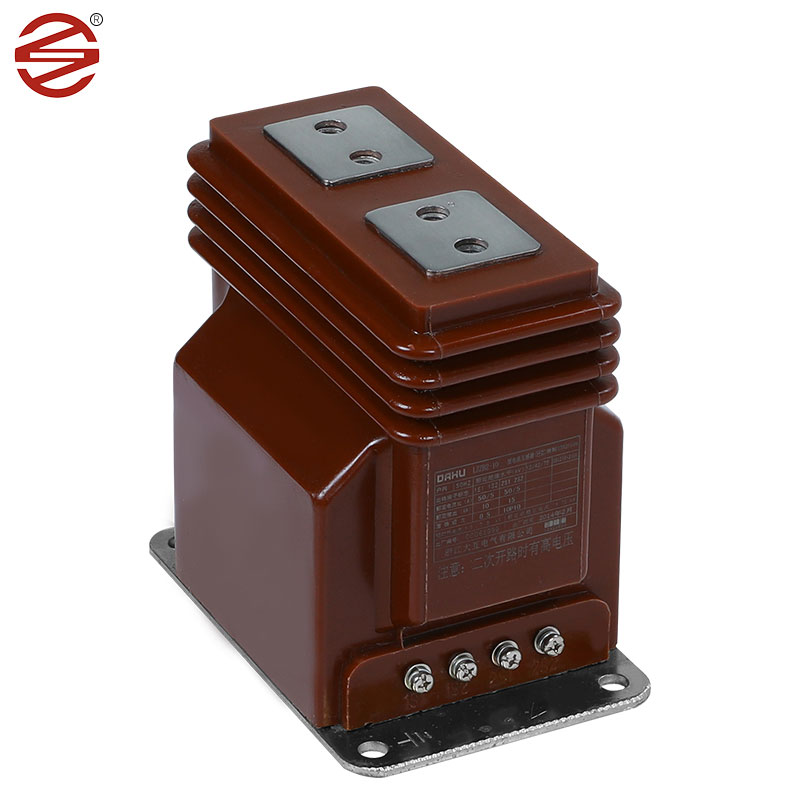

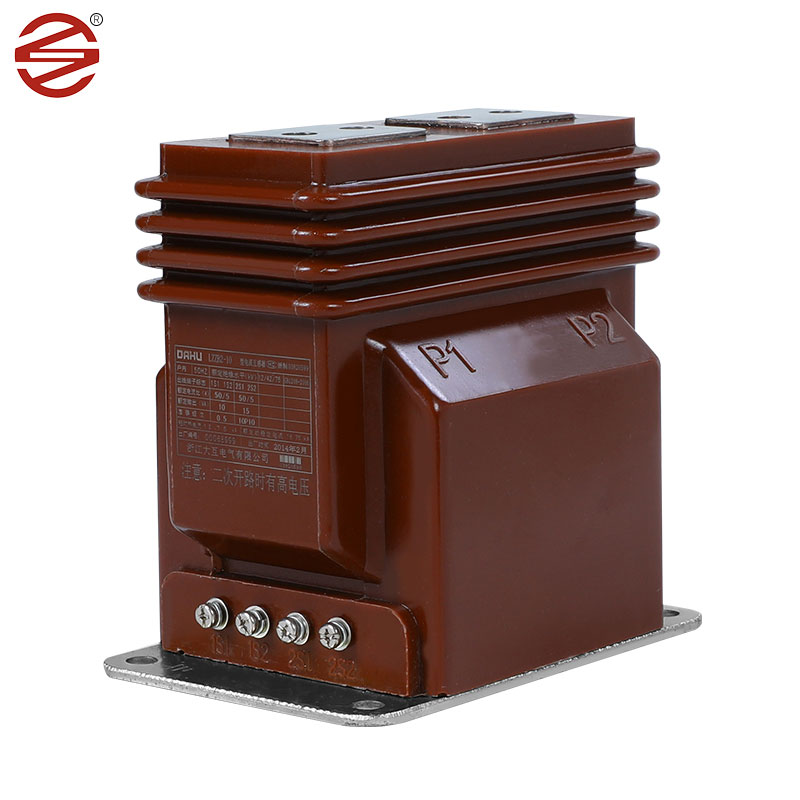

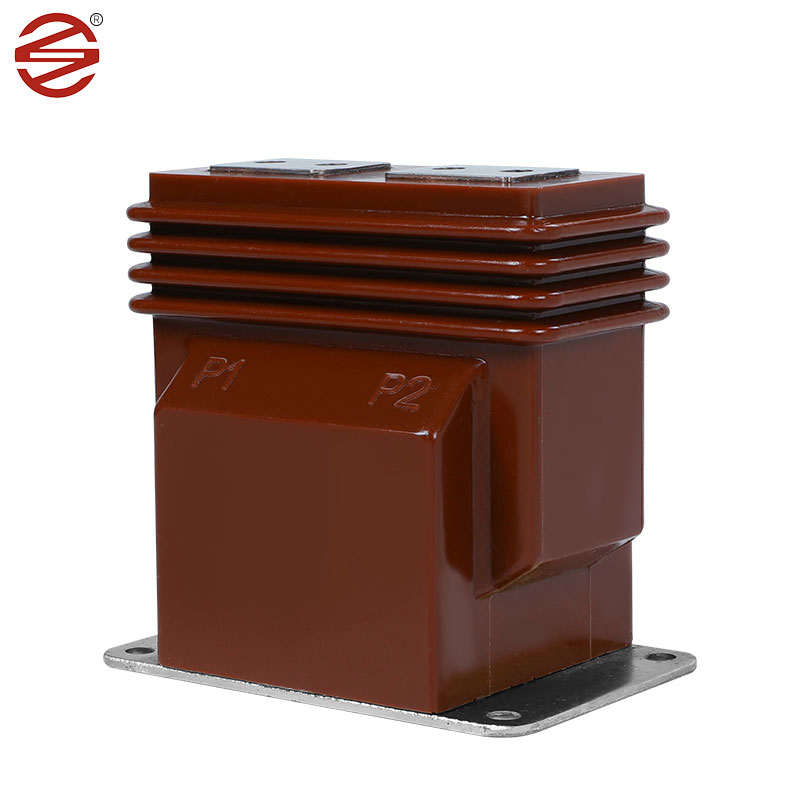

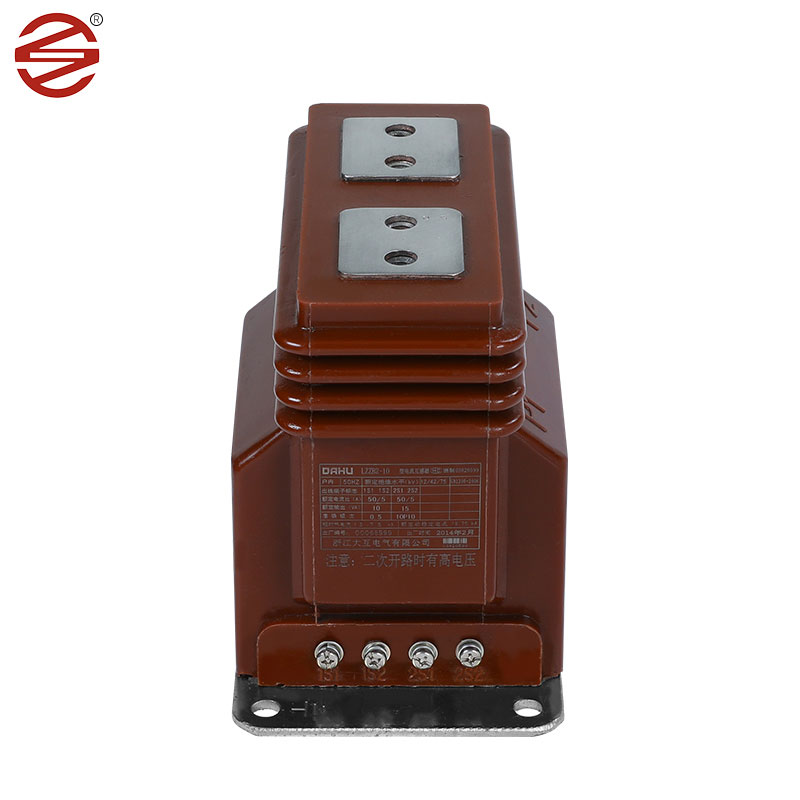

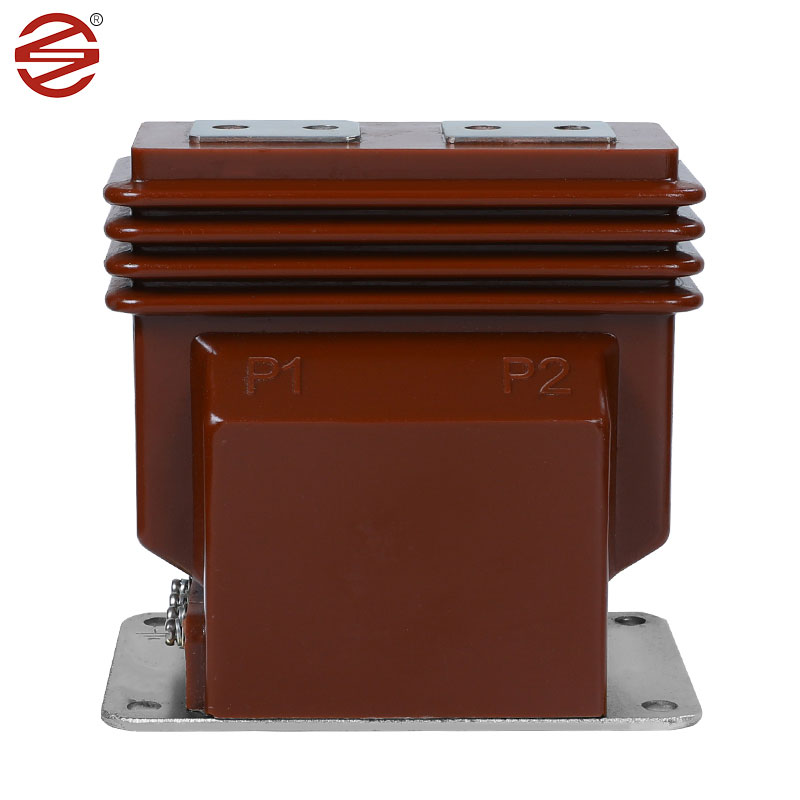

전기 10kv 변류기는 실내 스위치 캐비닛 내에서 중추적인 역할을 하며 단상 및 3상 AC 시스템 모두에서 전류 측정, 전기 에너지 모니터링 및 보호 계전기를 위한 강력한 솔루션을 제공합니다. 이 시스템은 50Hz 또는 60Hz의 주파수에서 원활하게 작동하여 최대 12kV에 이르는 장비 전압으로 광범위한 전기 요구 사항을 충족합니다.
냉간 압연 실리콘 강판: 10kV 전류 변압기는 일반적으로 냉간 압연 실리콘 강판을 코어로 사용합니다. 이러한 재료는 높은 투자율 및 낮은 코어 손실과 같은 우수한 자기 특성을 갖고 있어 효율적인 에너지 전달과 최소한의 전력 손실을 보장합니다.
에폭시 수지: 에폭시 수지는 우수한 유전 특성과 기계적 강도로 인해 10kV 전류 변압기에 선호되는 절연 재료입니다. 에폭시 수지 주조는 안정적인 절연을 제공하여 전기적 파손 및 환경 요인으로부터 내부 구성 요소를 보호합니다.
구리 : 구리 도체는 일반적으로 10kV 변류기의 권선에 사용됩니다. 이러한 소재는 높은 전기 전도성과 기계적 내구성을 제공하여 작동 스트레스를 견디면서 전류 신호를 효율적으로 전송할 수 있습니다.
재질(에폭시 수지): 10kV 변류기는 에폭시 수지로 만들어진 인클로저에 수용됩니다. 에폭시 수지는 절연성이 우수하고 전류 또는 전압 교차를 효과적으로 방지하여 회로의 안전한 작동을 보장할 수 있습니다. 내열성이 높으며 고온 환경의 작업 요구 사항에 적응할 수 있습니다.
내식성이 우수하고 일부 화학 물질의 침식에 저항할 수 있으며 변압기의 수명을 연장할 수 있습니다. 밀봉 성능이 우수하므로 에폭시 변압기는 일반적으로 방수 및 방습 성능이 우수하며 습한 환경에서 사용하기에 적합합니다. 환경. 기존의 유침 변압기에 비해 에폭시 변압기는 일반적으로 무게가 더 가볍고 설치 및 유지 관리가 쉽습니다.
1. | 애플리케이션 | 측광 |
2. | 설치 | 실내. |
3. | 건설 | 건식 에폭시 수지 주조 |
4. | 단열재 | 캐스트 수지 |
5. | 위상 수 | 하나의 |
6. | 정격 주파수 | 50Hz |
7. | 시스템 1차 정격 전압 | |
11kV 위상 간 | ||
8. | 최대 시스템 전압 | 12kV 위상 대 위상 |
9. | 시스템 접지 | 효과적으로 접지됨 |
10. | 기본절연레벨(1.2/50μ초) | 75KV |
11. | 상용주파 내전압(1분50 헤르츠). |
28KV |
12. 13. |
비율: 11kV 피더 주요한 |
10-20/5A 단일 권선 |
14. | 중고등 학년 | 단일 권선 |
15. | 정확도 등급 | 측정용 0.2/0.2S |
16. | 부담: a) 측정용 |
7.5-10VA |
17. | 단시간 전류 정격 | 1초 동안 최소 10kA |
18. | 확장된 전류 정격 | 정격전류의 120% |
19. | 과전류 정격 | <10A |
20. | 연면 거리 | 25mm/KV(최소) |
21. | 기준 | 디자인, 제조, 테스트, 설치 성과는 다음에 따라야합니다 IEC 61869-1 및 IEC 최신판 61869-2. |
