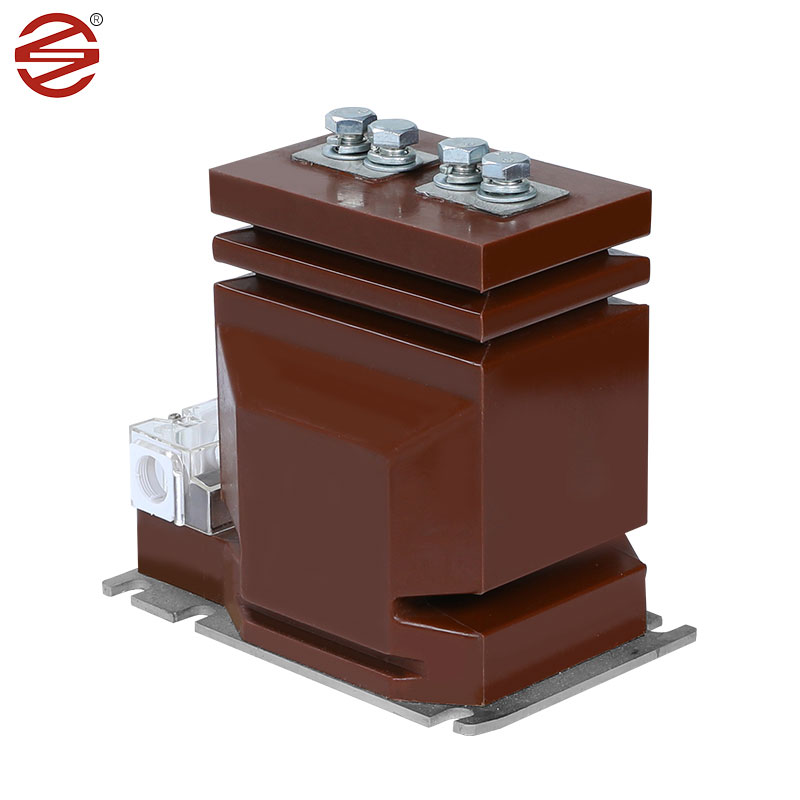

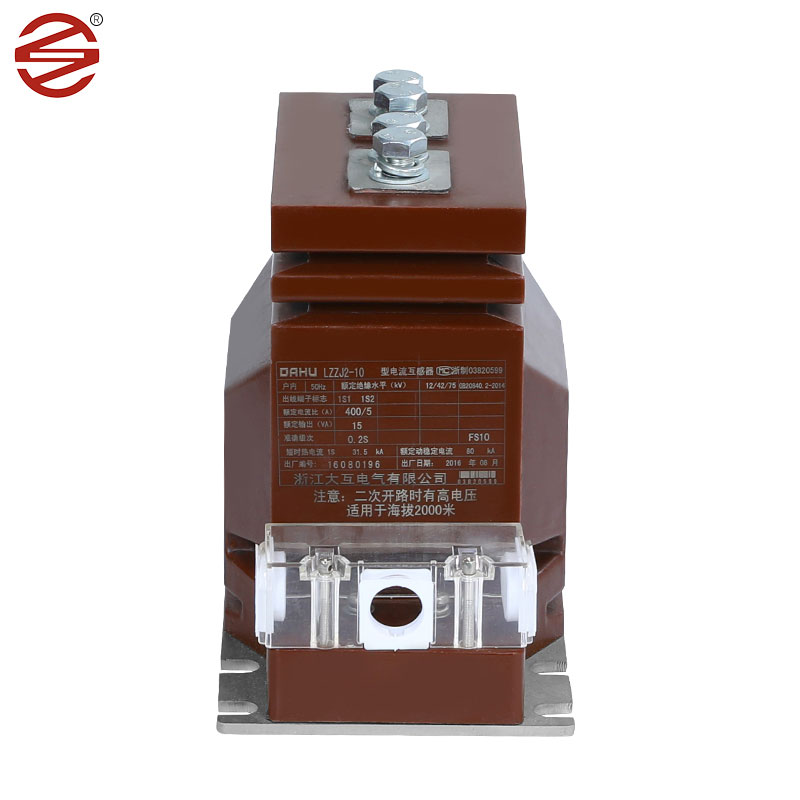

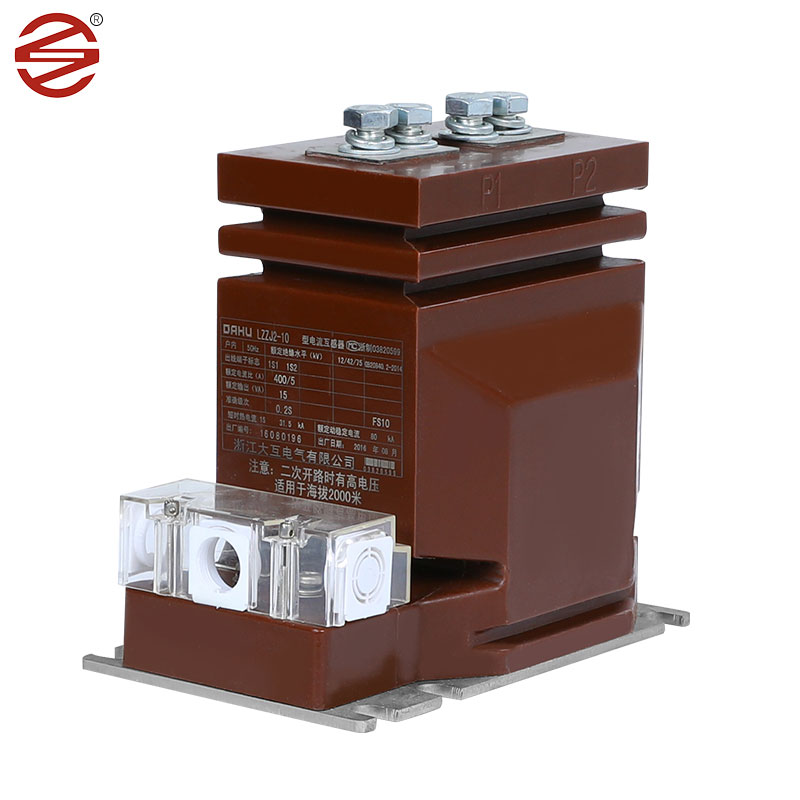

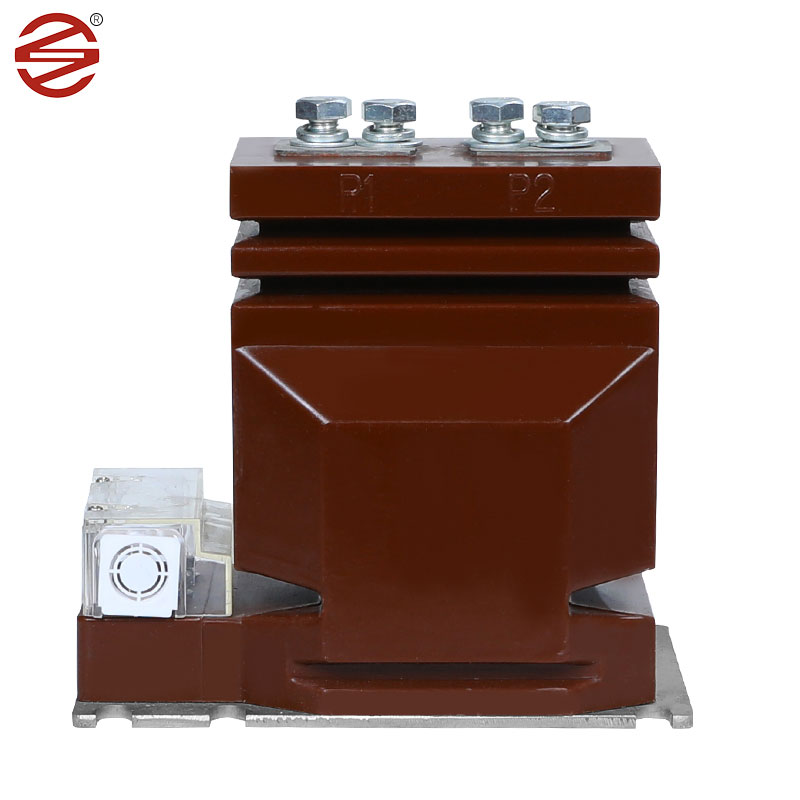

전기 11kv 전류 변압기

Dahu Electric 11kv 변류기는 실내 스위치 캐비닛에서 중요한 역할을 하며 단상 및 3상 AC 시스템의 전류 측정, 전기 에너지 모니터링 및 보호 계전기를 위한 강력한 솔루션을 제공합니다. 이 시스템은 50Hz 또는 60Hz의 주파수에서 원활하게 작동하여 최대 12kV의 장비 전압에 대한 광범위한 전기 요구 사항을 충족합니다.

문의 보내기

제품 설명

냉간 압연 실리콘 강판: Dahu Electric 11kv 전류 변압기는 일반적으로 냉간 압연 실리콘 강판을 코어로 사용합니다. 이 소재는 냉간 압연되었으며 높은 투자율, 낮은 철손 등 우수한 자기 특성을 갖고 있어 변류기에 이상적입니다. 냉간압연 규소강판을 핵심재료로 사용함으로써 변류기는 효율적인 에너지 전달을 달성하여 시스템의 효율성을 향상시킬 수 있습니다. 냉간압연 규소강판은 다른 소재에 비해 히스테리시스 루프와 자화 손실이 낮아 에너지 낭비가 적고 전력 소모도 적습니다. 따라서 이 소재를 사용한 변류기는 시스템의 운영 비용을 절감하고 장비의 수명을 연장할 수 있습니다. 일반적으로 냉간압연 규소강판은 전력계통에서 중요한 역할을 하며, 에너지 전달과 전력 측정을 안정적으로 지원합니다.

에폭시 수지: 에폭시 수지는 우수한 유전 특성과 기계적 강도를 가지며 11kV 변류기 절연 재료의 첫 번째 선택입니다. 에폭시 주물은 전기적 고장 및 환경 요인으로부터 내부 부품을 보호하는 안정적인 절연 기능을 제공합니다.

구리 : 구리 도체는 일반적으로 11kV 변류기의 권선에 사용됩니다. 이러한 소재는 높은 전기 전도성과 기계적 내구성을 제공하여 작동 스트레스를 견디면서 전류 신호를 효율적으로 전송할 수 있습니다.

재질(에폭시 수지): 11kV 변류기는 에폭시 수지로 만들어진 인클로저에 수용됩니다. 에폭시 수지는 절연성이 뛰어나 전류 또는 전압 교차를 효과적으로 방지하여 회로의 안전한 작동을 보장합니다.

그것은 고온 저항을 가지며 고온 환경에서의 작업 요구 사항에 적응할 수 있습니다. 내식성이 우수하고 일부 화학 물질의 침식에 저항할 수 있으며 변압기의 수명을 연장할 수 있습니다.

밀봉 성능이 우수하므로 에폭시 변압기는 일반적으로 방수 및 방습 성능이 우수하고 습한 환경에서 사용하기에 적합합니다. 기존의 유침 변압기에 비해 에폭시 변압기는 일반적으로 무게가 가볍고 설치 및 유지 관리가 쉽습니다. .

Dahu Electric 11kv 전류 변압기 매개변수

1.	애플리케이션	측광
2	설치	실내
3.	건설	건식 에폭시 수지 주조
4	단열재	주조 수지
5.	위상 수	하나의
6.	정격 주파수	50Hz
7.	시스템 1차 정격 전압	11kV 위상 간
8.	최대 시스템 전압	12kV 위상 간
9.	시스템 접지	효과적으로 접지됨
10.	기본절연레벨(1.2/50μsec.	75KV
11.	상용주파 내전압(1분50 헤르츠)	28KV
12. 13.	비율: 11kV 피더 주요한	10-20/5A 단일 권선
14.	중고등 학년	단일 권선
15.	정확도 등급	측정용 0.2/0.25
16.	부담 a) 측정을 위해	7.5-10VA
17.	단시간 전류 정격	1초 동안 최소 10kA
18.	확장된 전류 정격	정격전류의 120%
19.	과전류 정격	<10A
20.	연면거리	25mm/KV(최소
21.	기준	디자인, 제조, 테스트, 설치 성과는 다음에 따라야합니다 IBC 61869-1 및 IEC의 최신판 61869-2
