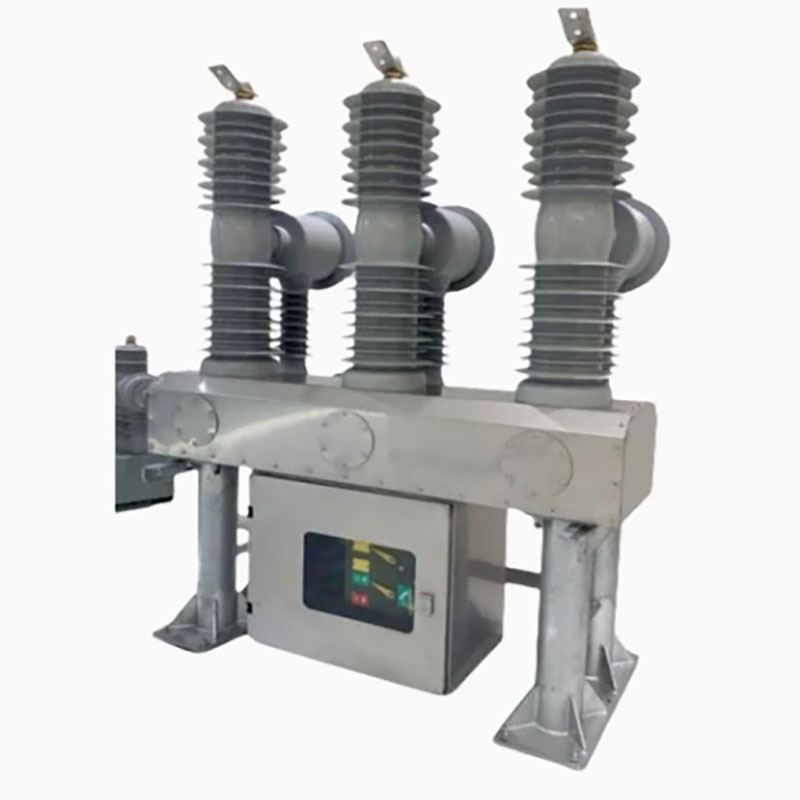

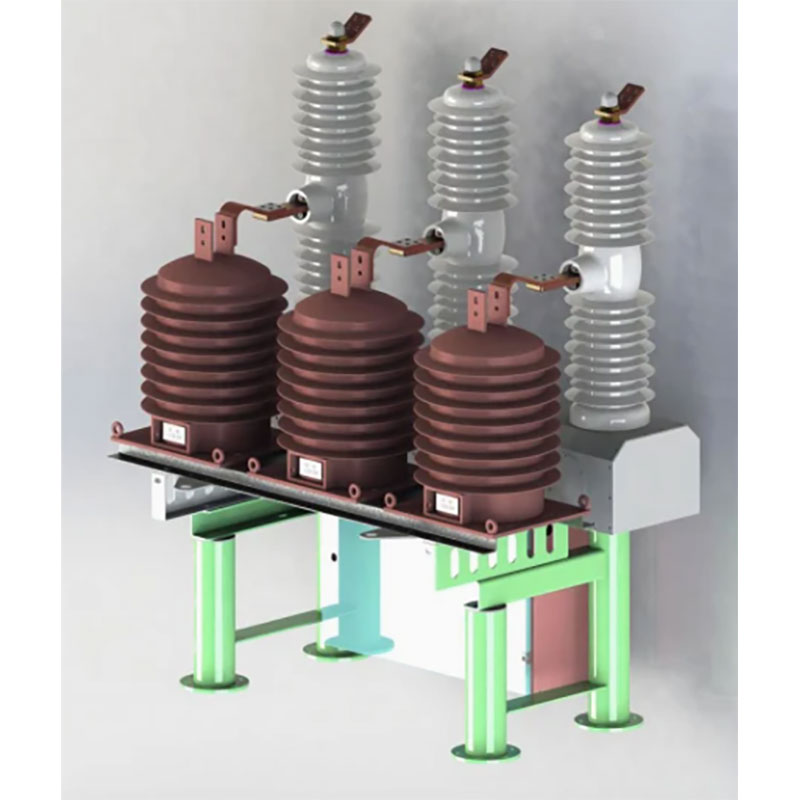

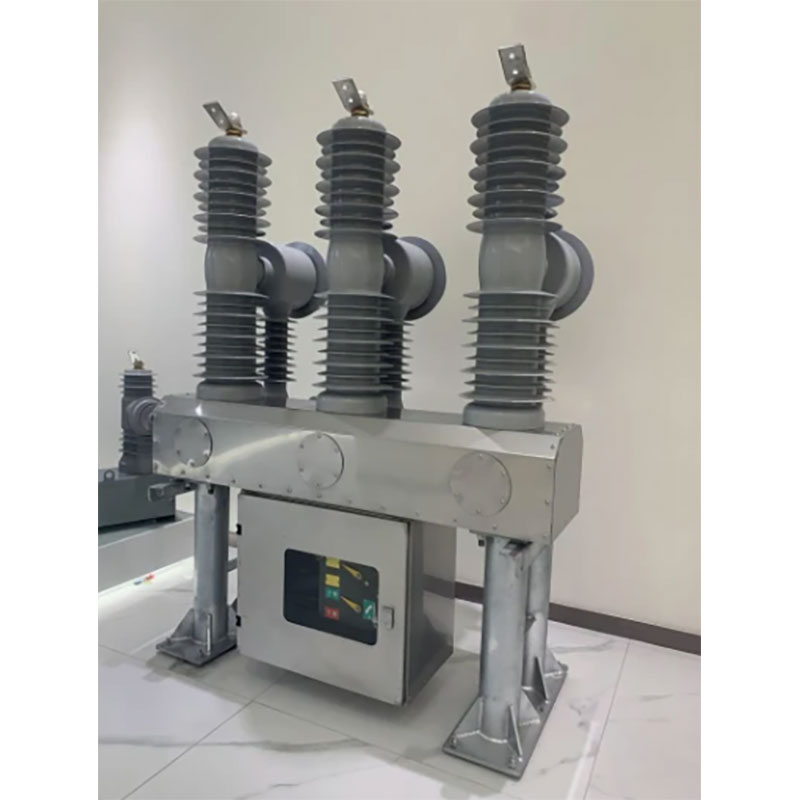

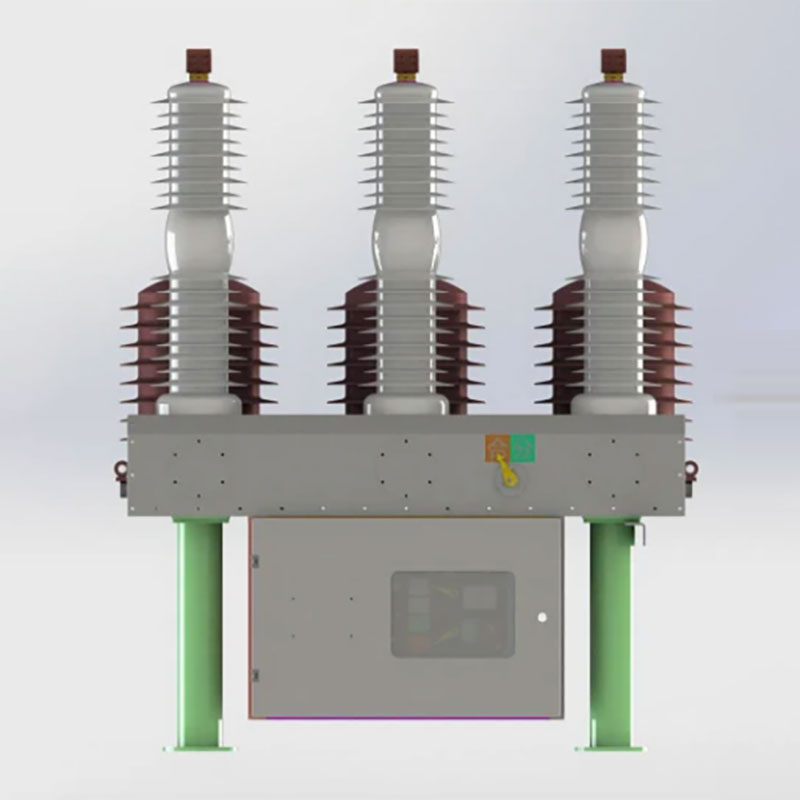

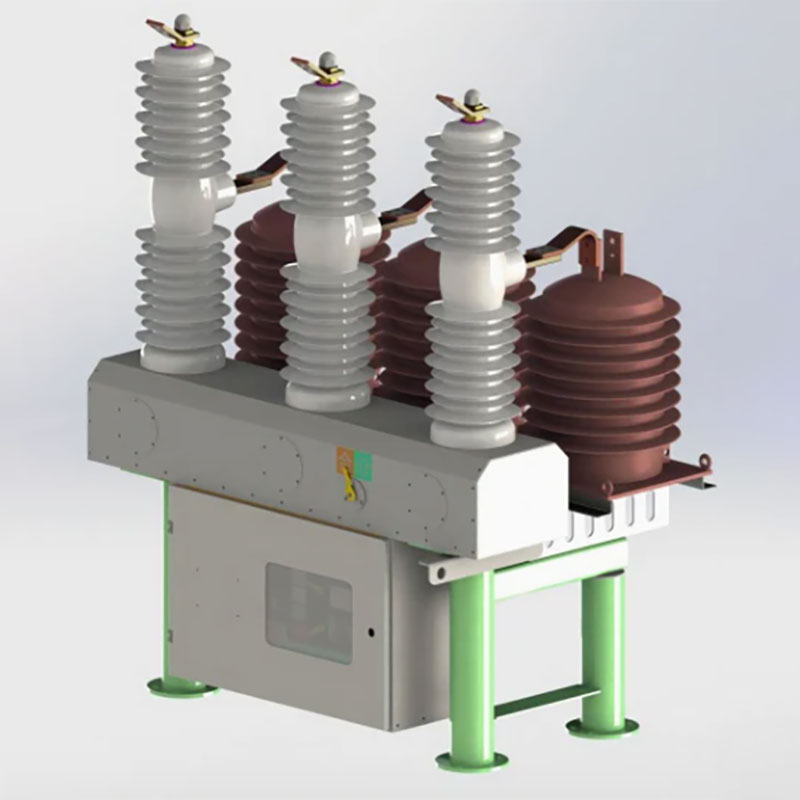

실외 진공 회로 차단기

Dahu Electric에서 제조 한 실외 진공 회로 차단기는 정격 전압 40.5kV 및 주파수 50Hz의 실외 분배 장치로, 변전소의 피더 측면 및 산업 및 광업 기업에 적용 할 수 있으며 스위치의 일반적인 보호, 제어 및 빈번한 작동이 필요합니다.

문의 보내기

제품 설명

회로 차단기의 본체는 진공 멸종, 간단한 구조, 강력한 중단 기능 및 긴 서비스 수명을 특징으로합니다. 극은 에폭시 수지 / 실리콘 고무 복합 절연체, 오일 및 SF6 가스로 만들어졌으며,이 고체 절연 진공 회로 차단기는 환경 친화적으로 설계되었습니다.

복합 절연 구조를 사용한 후, 실외 진공 회로 차단기는 정상적인 작동 조건 하에서 공기 거리 및 크리프 거리의 요구 사항을 충족시키고 회로 차단기의 부피를 효과적으로 줄이고, 주요 전도성 루프 진공 중단기 및 동적 및 정적 전도성 연결은 단지 실린더에 설치되므로 위상은 300mm입니다. 메인 회로 전기 연결은 모두 높은 신뢰성과 고정 된 연결입니다.

제품 세부 사항

모듈 식 메커니즘

모듈 식 메커니즘 설계, 고도로 표준화 된 구조;

메커니즘은 조립 / 분해가 쉽고 유지하기 쉽습니다.

적은 수의 부품으로 높은 신뢰성

통합 충전 핸들은 조작을 편리하고 쉽게 만듭니다

냄비 유형 기둥

환경 친화적 인 단열재, PA66은 경량, 높은 유전체 성능을 제공합니다.

제품 수명주기 후 재활용 가능하고 쉬운 처리;

비용 효율적이고 신뢰할 수 있습니다.

진공 회로 차단기

IEC 및 GB 표준의 요구 사항을 완전히 충족합니다.

인터 로킹을 완료하고, 오해를 방지하며, 안전을 제공합니다.

모듈 식 설계, 단축 배달 시간;

작은 오프닝 리바운드와 탁월한 성능;

성능 이점

이 제품에는 굵은 영구 자석 작동 메커니즘이 장착되어 있으며, 메커니즘에는 영구 자석이 영구 자석을 장착하여 보유력을 제공하기 위해 스위치가 개방 상태로 유지되도록, 기존의 스프링 작동 메커니즘과 비교하여, 기계적 부품의 수가 줄어들어 기계적 수명이 크게 높아져 기계적으로 생명이 크게 향상되어 크게 증가합니다.

주요 기술 사양

기술 매개 변수
아니요.	목			단위	값
1	정격 전압			KV	40.5
2	정격 단열재 레벨 (해수면 : 1000m)	1 분 전력 빈도 버티다 전압	건식 테스트		95
			습식 시험 (지구 밖의 격리)		85
		번개 충동 견해 전압 (피크) 1.2/50US			200
3	정격 전류			A	1600/2500
4	정격 주파수			HZ	50/60
5	정격 단락 차단 전류			그만큼	31.5
6	정격 작동 시퀀스			O-0.3S-CO-180S- CO-180S-C
7	전류 파괴 시간을 파괴하는 단락 회로			타임스	20
8	정격 단락 폐쇄 전류 (피크)			그만큼	80
9	정격 피크 견해 전류				50
10	짧은 시간에 정격을 견딜 수 있습니다				31.5
11	완전히 깨는 시간			S	<0.125
12	단락 기간 등급				4
13	기계적 수명			타임스	10000
14	정격 작동 전압 및 보조 회로 등급 전압			V	110/220

회로 차단기의 기계적 특성 매개 변수

아니요.	목	단위	값
1	문의 클리어런스	mm	18 ± 1
2	연락처 오버 트랙	mm	6 ± 1
3	오프닝 속도	m/s	1.6 ± 0.2
4	마감 속도	m/s	0.8 ± 0.2
5	3 단계 개방 및 폐쇄의 동시성	MS	≤2
6	위상 거리	mm	680 ± 2
7	바운스 시간을 마감합니다	MS	≤3
8	각 위상 전도성 회로 저항	아기	≤60
9	마감 시간	MS	25 ~ 60
10	개봉 시간	MS	20 ~ 50
11	에너지 저장 모터의 정격 전력 주파수	W	110
12	에너지 Storae 모터의 정격 전압	V	220
13	Max./min.motor 전압		120%/80%
14	정격 폐쇄 작동 전압		220
15	맥스/민. 닫는 작동 전압		120%/80%
16	정격 개방 작동 전압		220
17	맥스/민. 오프닝 작동 전압		120%/65%

작동 메커니즘의 기술 매개 변수
아니요.	목		단위	값
1	정격 작동 전압	개막식	V	AC220
		폐쇄 트립퍼		AC220
2	평가 된 저항	개막식	Ω	56
		폐쇄 트립퍼		56
3	등급 출력 전원 주파수	개막식	W	320
		폐쇄 트립퍼
4	에너지 저장 모터 파워 주파수			110
5	운동 에너지 저장의 정격 전압		V	AC220
6	에너지 저장 시간		S	≤10
